InSite Energiemonitoringsystem

Energieflüsse ganz einfach optimieren.

Das Energiemonitoringsystem InSite bietet intelligente Energie- und Lastmanagementfunktionen zur Verbesserung der Energieeffizienz in der Unter- und Endverteilung.

Über die Steuereinheit werden Daten von den Feldgeräten erfasst, die anschliessend über den InSite-Webserver oder eine Anwendung eines Drittanbieters abgerufen werden können.

  • Komplettlösung zur Optimierung des Energieverbrauchs und für ein umfassendes Lastmanagement

  • Passen Sie das System flexibel an jede Anwendung an, indem Sie die steckbaren Erweiterungsmodule an der kompakten Steuereinheit SCU200anbringen

  • Integrieren Sie das offene System mühelos mit Ladestationen für Elektrofahrzeuge, PV-Anlagen, Wärmepumpen usw.

Select Language
  • English
  • Deutsch
  • Deutsch (Schweiz)
  • Ελληνικά
  • čeština
  • español
  • suomi
  • français
  • italiano
  • 日本語
  • Nederlands
  • polski
  • português
  • svenska
  • Türkçe
  • 中文
  • italiano (Svizzera)
  • français (Suisse)
  • български

Technische Dokumentation und Support

Erfahren Sie mehr über unser Angebot und kontaktieren Sie uns für Informationen zum Kauf:

Jetzt starten Kontaktieren Sie uns

Vorteile

arrows_4492cb9f2c1f463c09537ff0000433538[1]

Skalierbarkeit

  • Unterverteilung und Hauptverteilung
  • Neubauten oder Nachrüstungen
  • Von kleinen Shops bis hin zu großen Zweckgebäuden

flexibility_4[1]

Flexibilität

  • Viele Energiemonitoringfunktionen über lokalen InSite-Webserver
  • System jederzeit um Messgeräte und weitere Steuereinheiten erweiterbar
  • Einfache Integration in Software-Systeme von Drittanbietern
energy-efficiency_4[1]

Energieeffizienz

  • Verbesserte Fähigkeiten zur Optimierung der Energieeffizienz für jeden Gebäude- oder Anlagetyp
  • Einfache Implementierung von Energie- und Lastmanagementfunktionen
  • Einhaltung der höchsten Energieeffizienzstandards
  • Sparen Sie bis zu 20 % bei den Energiekosten und reduzieren Sie die CO₂-Emissionen um bis zu 15 %

Entdecken Sie das Sortiment

InSite-System mit der Steuereinheit SCU200

  • Fernüberwachung einer Vielzahl von verbundenen Geräten, einschliesslich Leistungsschaltern, Zählern, Stromsensoren, aber auch Ladestationen für Elektrofahrzeuge oder Wärmepumpen
  • Ausgestattet mit 1 WiFi-Anschluss und 3 seriellen Schnittstellen (Ethernet RJ45, RS485 für Modbus RTU, INS-Flachkabel)
  • Für sichere Datenübertragung sind Modbus RTU, TCP, REST API, WiFi und Websocket-Protokolle integriert; Cybersicherheit für die Internetnutzung wird durch eine Krypto-Engine, Secure Boot und sicheren Speicher gewährleistet
  • Werkzeugfreie Montage von bis zu 5 Plug-in-Erweiterungsmodulen an der SCU200-Steuereinheit
  • Anschluss von bis zu 160 Stromsensoren oder Geräten, die über das Flachkabel verbunden sind
insite_schema_architettura_cloud_web

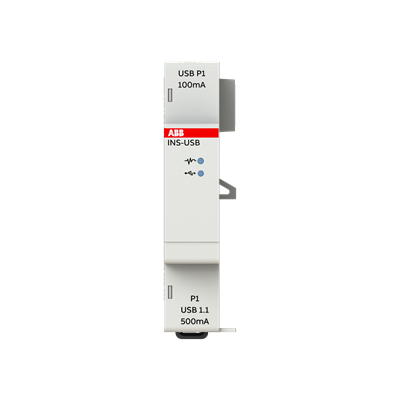

Plug-in-Erweiterungsmodule

Werkzeugfreie Montage von bis zu 5 Plug-in-Erweiterungsmodulen an die Steuereinheit (SCU200) mit automatischer Erkennung im System.

SCU200 Webserver

screen-recording_insite-new-web-server-interface-00_00_32_2-still001
Der InSite-Webserver ermöglicht den Fernzugriff auf die übertragenen Daten der Feldgeräte sowie einen schrittweisen Installationsassistenten, eine Funktion zur Kostenberechnung und automatisierte Aktionen zur Optimierung der Priorisierung von Lasten für die effizienteste Energienutzung.

InSite Energy Pro

multi-site-view-insite-energy-pro
Mit unserer intuitiven Multi-Site-Energiemanagement-Cloud-Plattform InSite Energy Pro können Benutzer die Leistung vergleichen und Energieeinsparmöglichkeiten identifizieren, während Echtzeitüberwachung und automatisiertes Lastmanagement die Energieeffizienz steigern und die Einhaltung von Nachhaltigkeitsvorschriften unterstützen.
InSite Energy Pro

InSite-System mit der Steuereinheit SCU100

  • Erfasst Messdaten von bis zu 16 Energie- und Leistungszählern sowie gleichzeitig 96 Stromsensoren und digitalen Sensoren
  • Fernüberwachung des Systems dank digitaler Kommunikation, die verschiedene Protokolle unterstützt (Modbus RTU, TCP oder SNMP v1, v2 und verschlüsselt v3)
  • 2 Schnittstellen garantieren eine unkomplizierte Integration in jede IT-Infrastruktur: LAN (TCP/IP oder Modbus TCP) und RS485 (Modbus RTU)
insite_scu100_graphic

SCU100 Webserver

monitor
Web Server
Greifen Sie über den InSite-Webserver auf mehrere vorkonfigurierte Seiten zu. Diese ermöglichen es Ihnen, Ihre Echtzeit- und historischen Daten zu überwachen, zu vergleichen und zu strukturieren. Ausserdem können automatische Aktionen eingestellt werden, um umgehend auf ausgewählte Ereignisse zu reagieren.

Funktionen des InSite Webservers

insite_web-server_homepage

Leistung maximieren und Kosten minimieren mit Echtzeitdaten

  • Passen Sie Widgets individuell an, um Echtzeiteinblicke in die Energiedaten der verbundenen Geräte zu erhalten
  • Ordnen Sie den Verbrauch der Hauptverbraucher zu und erkennen Sie Abweichungen in den Trends
  • Steigern Sie die Systemleistung und senken Sie die Energiekosten
image-(7)

Umfassendes Kostenmanagement leicht gemacht

  • Berechnen Sie Kosten präzise auf Basis von Verträgen und Tarifoptionen
  • Fügen Sie flexibel mehrere Verträge für den Import oder Export von Energie, Gas, Wasser usw. hinzu oder ziehen Sie sie ab – für eine exakte Ermittlung der Nettokosten



insite_web-server_load-mgmt

Vereinfachte Fernsteuerung integrierter Geräte

  • Öffnen oder schliessen Sie Anschlüsse ganz einfach aus der Ferne und schreiben Sie direkt in das Register von Modbus-Geräten
  • Erweitern Sie die Fernsteuerungsfunktionen durch eine einfache Bedienung über eine eigene Seite für jedes steuerbare Gerät
insite_web-server_devices

Schnelle Einrichtung mit automatischer Geräteerkennung

  • Verbinden Sie Geräte mit nur einem Klick dank der automatischen Erkennung aller integrierten Geräte
  • Integrieren Sie problemlos Geräte von Drittanbietern dank Massen-Register-Upload
  • Exportieren Sie Daten in gängige BMS-Systeme für verbesserte Konnektivität und einfache Handhabung
insite-energy-pro-key-visual_medium-res

InSite Energy Pro

Verwalten Sie Energie über mehrere Standorte hinweg mit unserer umfassenden Cloud-Plattform, die für die komplexen Anforderungen der heutigen Energielandschaft entwickelt wurde. Sie bietet anpassbare Dashboards für umsetzbare Erkenntnisse, Echtzeitüberwachung und automatisierte Berichterstattung. So können Nutzer die Leistung vergleichen, Energieeinsparpotenziale identifizieren und die Einhaltung von Nachhaltigkeitsvorschriften sicherstellen.

Mehr dazu

Integrierte Geräte

Die unten aufgeführten integrierten Geräte und Zubehörteile werden vom InSite-System automatisch erkannt, sobald sie angeschlossen sind. Für die Visualisierung des Webservers kann das HMI-Display einfach an das InSite-System angeschlossen werden.
branch-monitoring
Stromkreisüberwachungssystem
insite-web
Intelligente Geräte
eovr-cta

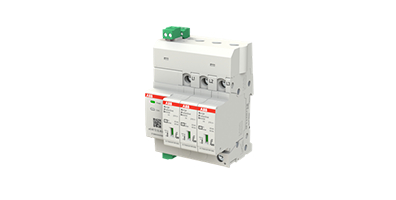

eOVR
energy-meters-web
Energiezähler
m4m-web
M4M Netzanalysegeräte
d1m-web
D1M Multi-Messgeräte
hmi-display
HMI Display

FAQ

Wie viele Erweiterungsmodule können an eine SCU200-Steuereinheit angeschlossen werden?

Jedes Modul hat seine eigenen Anforderungen an den Stromverbrauch. Im Allgemeinen sollte es möglich sein, bis zu 5 Erweiterungsmodule anzuschliessen. Diese Anzahl kann sich je nach Anzahl der nachgeschalteten Geräte an einer SCU200 und der verfügbaren Stromversorgung ändern: PS-1 oder PS-2.

Das folgende Tool hilft Ihnen bei der Berechnung, welche Stromversorgung basierend auf dem Stromversorger zu wählen ist: https://search.abb.com/library/Download.aspx?DocumentID=9AKK108469A6044&LanguageCode=en&DocumentPartId=&Action=Launch

Was sind die Einschränkungen hinsichtlich der Anzahl und Art der Geräte, die angeschlossen werden können?

SCU200-Steuereinheit

SCU100-Steuereinheit

Ein Anschluss für den InSite-Bus, an den Sie bis zu 32 "Punkte" anschliessen können, wobei:
  • Ein CMS-Stromsensor 1 Punkt zählt
  • Ein DMxx-I/O-Modul 4 Punkte zählt
  • Ein INS-S/H-Smart-Kontakt 1 Punkt zählt

Durch Verwendung des INS-HUB-Erweiterungsmoduls können 128 zusätzliche Punkte hinzugefügt werden, was insgesamt 160 Punkte ermöglicht

Ein Anschluss für den InSite-Bus, an den Sie bis zu 96 Punkte anschliessen können, wobei:

  • Ein CMS-Stromsensor 1 Punkt zählt
  • Ein DMxx-I/O-Modul 4 Punkte zählt
  • Ein INS-S/H-Smart-Kontakt 1 Punkt zählt

Sie können diese drei Gerätetypen in beliebiger Kombination anschliessen, solange Sie die Punktekapazität nicht überschreiten:

  • Ein Modbus-RTU-Anschluss, an den Sie bis zu 16 Geräte anschliessen können
  • Ein Ethernet-Modbus-TCP-Anschluss, an den Sie bis zu 16 Geräte anschliessen können

Sie können diese drei Gerätetypen in beliebiger Kombination anschliessen, solange Sie die Punktekapazität nicht überschreiten.

  • Zwischen einem Modbus RTU und Ethernet-Modbus TCP können Sie bis zu 16 Geräte anschliessen



Welche Konfiguration kann nur mit DC-Stromversorgung zur SCU200 unterstützt werden?

Der DC-Adapter der SCU200 kann bis zu 18 W unterstützen. Um den Stromverbrauch der Konfiguration zu berechnen, verwenden Sie bitte das folgende Tool: Power Supply calculator 1.xlsx. Alle Konfigurationen mit einem Leistungsbedarf von weniger als 18 W können ausschliesslich über DC versorgt werden.

Wie viele Widgets und Dashboards können auf dem SCU200-Webserver erstellt werden?

Eine unbegrenzte Anzahl von Widgets, Dashboards und Automatisierungen kann erstellt werden, obwohl übermässige Automatisierungen die Reaktionszeit verlangsamen können.

Wie viele Modbus-TCP-Clients können in die SCU200 integriert werden?

Mit Firmware-Version 1.3 können bis zu 32 Modbus-TCP-Clients integriert werden.

Wo ist die Rest-API-Dokumentation?

Sie ist im Benutzerhandbuch verfügbar.

SCU100-Benutzerhandbuch
SCU200-Benutzerhandbuch

Kann die SCU200 Daten über Modbus RTU exportieren?

Nein, nur via Modbus TCP.

Wie wählt man zwischen PS-1- oder PS-2-Modul?

Verwenden Sie das auf dem Webserver verfügbare Tool, um dies zu bestimmen.

Wie viele SCU200-Slave-Einheiten können zu einer Haupt-SCU200 hinzugefügt werden?

Bis zu 12 SCU200-Slaves können hinzugefügt werden, wobei der Datenaustausch zwischen Haupt- und Slave-Einheiten über Rest-API möglich ist.

Wie kann die SCU200-Konfiguration exportiert werden?

Die SCU200-Konfiguration kann exportiert werden, einschliesslich erstellter Widgets und Automatisierungen. Dateien sind verschlüsselt und übertragbar, aber nicht auf Computern einsehbar.

Wie kann die SD-Karte auf der SCU200 verwendet werden?

Die SD-Karte kann für die Speicherung historischer Daten, den Export/Import von Konfigurationen oder das Herunterladen von Berichten verwendet werden. Wenn sie für die historische Speicherung verwendet wird, kann sie nicht für andere Funktionen genutzt werden und wird verschlüsselt.

Hat die SCU200 eine Modbus-Map?

Die SCU200 verfügt über eine dynamische Modbus-Map basierend auf integrierten Geräten und kann auf dem InSite-Webserver heruntergeladen werden (Systemeinrichtung>Kommunikation>Modbus).

Kann eine weitere SCU200 als Modbus-RTU-/TCP-Slave integriert werden?

Ja, wobei die integrierte SCU200 eine dynamische Modbus-Map bereitstellt.

Können die CT-S-Sensorkabel für INS-E3 verlängert werden?

Es ist möglich, sie bis zu 5 Meter zu verlängern, wobei verdrillte Kabel mit demselben Querschnitt beibehalten werden müssen.
