Disjoncteurs modulaires - MCB

La sécurité et le confort sans compromis

Les disjoncteurs modulaires protègent les installations contre les surcharges et les courts-circuits, garantissant ainsi des manœuvres fiables et sécurisées. La gamme System pro M  Compact S200 propose des dispositifs limiteurs de courant qui assurent une protection contre les surintensités. Ils disposent de deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et le mécanisme de déclenchement magnétique pour la protection contre les courts-circuits.

Principaux avantages

• Gamme complète et très vaste de MCB couvrant la plupart des applications et marchés
• Conformes aux normes internationales
• Certificats, documentation, formation ou informations de base pour aider les clients dans leur travail quotidien
• Gain de temps et d’espace grâce au contact auxiliaire unique à fixation inférieure.

Principales fonctionnalités

• La gamme MCB permet de choisir différentes courbes (B, C, D, K, Z), configurations (1P, 1P+N, 2P, 3P, 4P), pouvoirs de coupure (jusqu’à 25 kA) et courants nominaux (jusqu’à 63A)
• Conformité aux normes produits internationales :
  • CEI/EN 60898-1
  • CEI/EN 60947-2
  • UL 1077
  • UL 489
  • CSA 22.2 No. 235
  • CSA 22.2 No. 5
  permettant une utilisation dans les applications résidentielles, commerciales et industrielles.
• Bornes cylindriques doubles 35 mm2 et 10 mm2 pour les applications industrielles exigeantes. Câblage transversal simple grâce à l’insertion des jeux de barres dans la partie arrière du bornier et à l’entrée de câbles par l’avant dans le système de connexion double cage.
• Indication réelle de la position du contact, directement connectée au contact mobile, pour plus de confort et de sécurité

S 200

Conçu pour garantir efficacité et protection

• Pour installations domestiques ou petites installations commerciales avec un pouvoir de coupure jusqu’à 10 kA
• Pour installations industrielles avec un pouvoir de coupure jusqu’à 25 kA
• CEI/EN 60898-1, CEI/EN 60947-2 et de nombreuses autres normes et homologations
• Mise à disposition d’une vaste gamme d'accessoires

Versions spéciales

• Développées pour répondre aux besoins des différents segments
• S 200MUC pour applications CA/CC
• S 200MTUC pour applications ferroviaires

SH 200

• Pour installations domestiques/résidentielles sur des marchés définis
• Pouvoir de coupure jusqu’à 6 kA
• Conforme à la norme CEI/EN60898-1

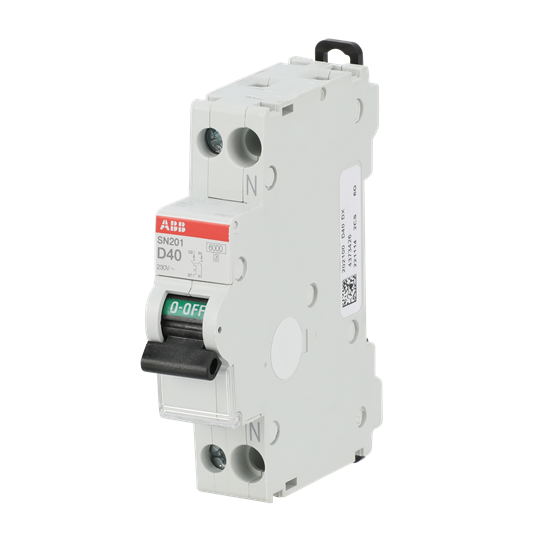

SN 201

• 1P + N dans un seul module
• Totalement intégré à la famille pro M
• Partage des nombreux accessoires
• Porte-étiquette pour une identification plus simple de la ligne protégée
• Indicateur de position du contact sur le niveau, avec la couleur verte/rouge

SU 200M

• Développé pour le marché UL/CSA
• UL1077 ou UL 489
• CSA 22.2 No. 235
• CSA 22.2 No. 5
• Versions spéciales disponibles avec bornes à languette annulaire
