Distribution électrique

La distribution électrique est l’application la plus courante pour les disjoncteurs en boîtier moulé. Tmax T4 T5, T6, T7 et T8 sont disponibles avec des déclencheurs thermomagnétiques et électroniques selon les besoins.

Les déclencheurs TMA représentent une option pour Tmax T4, T5 et T6 jusqu’à 800 A, alors qu’une vaste gamme de déclencheurs électroniques permet d’améliorer la personnalisation des fonctions de protection :

• PR221DS : déclencheurs de base pour les applications standard sur Tmax T4, T5 et T6
• PR231/P et PR232/P : déclencheurs de base pour les applications standard sur Tmax T7 et T8
• PR222DS/P : déclencheurs avancés sur Tmax T4, T5 et T6 avec plus d’options pour le réglage des seuils des fonctions de protection, même électroniquement. Protection contre les défauts de terre et mise à niveau du réseau MODBUS disponibles.
• PR331/P et PR332/P : déclencheurs avancés pour Tmax T7 et T8. Protection contre les défauts de terre et mise à niveau du réseau MODBUS sur PR332/P disponibles.

Comptage d'énergie

Ces dernières années, l’intérêt croissant porté aux questions environnementales associé aux nouvelles politiques de réduction des coûts, impliquant non seulement les dépenses d’investissement mais également les coûts opérationnels, a entraîné une diffusion plus large des pratiques de mesures d’énergie jusqu’aux niveaux de distribution inférieurs.

Cette tendance a permis d’optimiser la gestion de la charge et d'identifier les éventuelles inefficacités du système. Exemples de charges : machines, sous-parties d’une installation industrielle, différents modules composant un data center et différentes consommations d’un système de climatisation dans un centre commercial. La possibilité de mesurer, transmettre et stocker des données sur chaque charge est fondamentale.

PR223DS est la solution de comptage d’énergie pour Tmax T4, T5 et T6 conjointement avec le module de tension VM210. Tmax T7 et T8 avec les déclencheurs PR332/P et PR330/V représentant la solution pour la même application avec des courants jusqu’à 1 600 A et 3 200 A. Les déclencheurs cités ont une option qui leurs permettent d’être intégrés dans un réseau de communication.

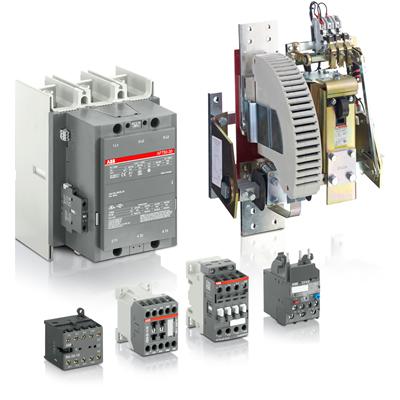

Protection des moteurs

La protection des moteurs est l’une des applications les plus courantes pour les disjoncteurs en boîtier moulé dans les installations basse tension.

La sécurité et la fiabilité de la solution sont des aspects essentiels qui doivent être pris en compte lors du choix et de la fabrication d’un système pour le démarrage et la surveillance des moteurs. Le démarrage est une phase particulièrement critique pour le moteur lui-même et pour l’installation qui l’alimente.

Lorsqu’il s’agit de démarrage direct, ABB propose deux solutions :

• Un système conventionnel avec un disjoncteur trois pôles équipé d’un déclencheur magnétique uniquement pour la protection contre les courts-circuits, d’un relais thermique pour la protection contre les surcharges et les défaillances ou déséquilibres de phase, et d'un contacteur pour actionner le moteur ,
• Un système de protection avancé dans le disjoncteur qui intègre toutes les fonctions de protection et de surveillance, et un contacteur pour actionner le moteur.

La gamme Tmax propose les deux solutions grâce à son offre de déclencheurs pour la protection des moteurs.

Les déclencheurs PR221DS-I et PR231P-I peuvent être coordonnés avec des contacteurs et des relais thermiques pour les solutions les plus courantes.

Ekip M-LRIU, disponible sur T5 et T6, est l’option la plus avancée pour l’intégration des fonctions de protection dans les disjoncteurs. La protection contre les surcharges (avec mémoire thermique) est garantie en sélectionnant une classe de déclenchement 3E, 5E, 10E, 20E conformément à la norme CEI 60947-4-1. La protection U contre les déséquilibres de phase, R contre le blocage du rotor et G contre les défauts de terre peuvent également être disponibles.

Détection anticipée des défauts et prévention

La sélectivité entre les dispositifs de protection dans une installation basse tension est nécessaire car elle permet de détecter rapidement un défaut et d’isoler la zone concernée afin d’assurer la continuité de service dans les circuits non affectés.

L’utilisation du déclencheur électronique PR223EF est une façon d’appliquer la sélectivité de zone entre les disjoncteurs en boîtier moulé Tmax T4L, T5L et T6L. PR223EF met en œuvre la technologie EFDP, capable de détecter un court-circuit en « prévoyant » le défaut à partir de l’analyse de la tendance de la dérivée du courant en fonction du temps.

L’un des principaux avantages de la mise en place de la technologie EFDP et de la sélectivité de zone est la réduction de taille des disjoncteurs. Les déclencheurs PR223EF permettent d’obtenir une sélectivité de 100 kA même entre deux disjoncteurs de même dimension, sans recourir à un dispositif surdimensionné en amont.
