Smarta tillbehör

InSite energihanteringssystem

Smarta tillbehör

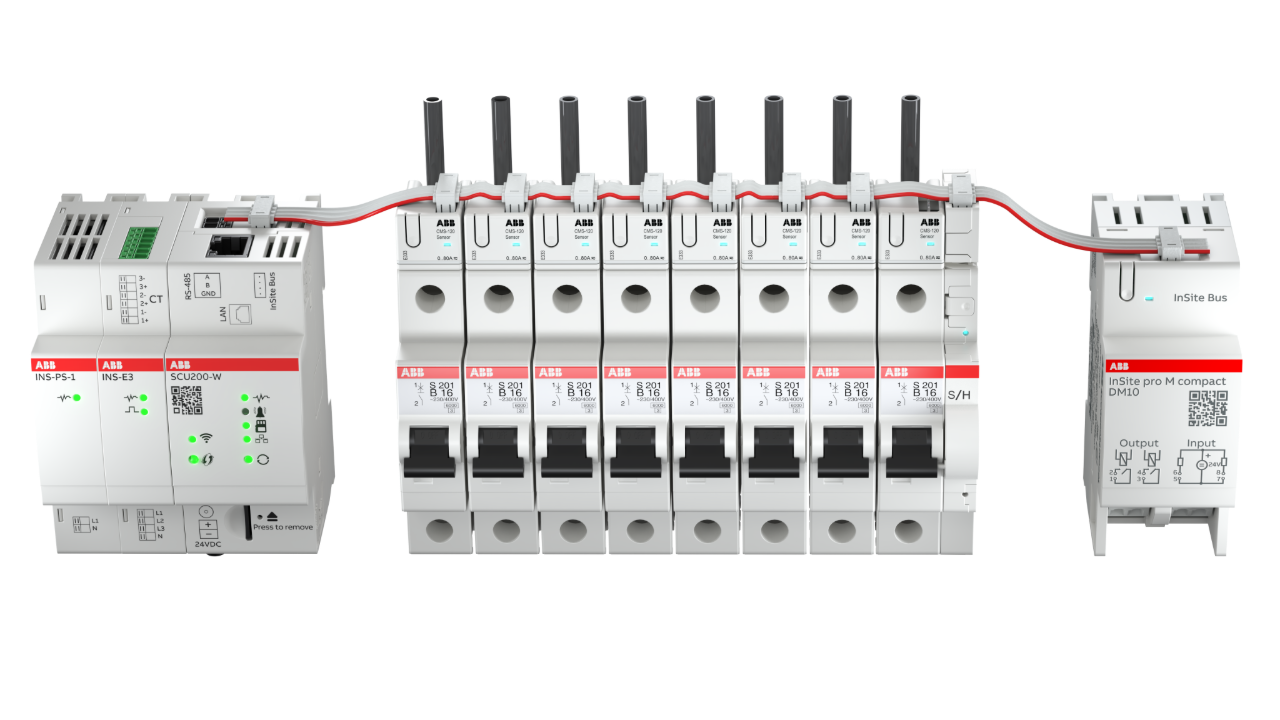

Integrationen av smarta och digitala enheter i InSite energihanteringssystem har utökat systemets kapacitet och förbättrat övervakning, larm och styrning. Med smarta tillbehör, som signal- och hjälpkontakter, kan systemet nu ge tydlig indikering av kontaktstatus och fel för dvärgbrytare (MCB), jordfelsbrytare med överströmsskydd (RCBO) och jordfelsbrytare (RCCB), vilket ökar prestanda och underlättar underhåll.

Vill du ha produktinformation eller service?

Huvudfördelar

Space_Saving_picto
Spara utrymme

Kompakt och effektiv design med plug-and-play-anslutning.

main-benefits-easy-to-install
Spara installationstid

Förenklad kabeldragning och installationsprocess med automatisk detektering och adressering.

main-benefits-protection-v2-297
Förbättra felpreventiva funktioner

Viktiga larm vid intilliggande brytarutlösningar för att underlätta underhåll och felsökning.

DES configurator connection
Anslutningsmöjligheter

Omfattande övervakning och styrning med InSite SCU100 och SCU200 Control Units.

Produktserie

Smart auxiliary and signaling devices
Smarta hjälpkontakter och signalenheter
Genom att kombinera funktionerna hos en signalenhet och en hjälpkontakt i en elegant, utrymmesbesparande design kan dessa enheter anslutas till insamlingsenheter via en bandkabel, vilket ger plug-and-play-anslutning för sensorer. De är kompatibla med de flesta av ABB:s MCB- och RCD-sortiment. Serien inkluderar INS-S/H, som kan anslutas till både SCU100 och SCU200. Enheterna identifieras och adresseras automatiskt i webbservern och ger viktiga larm och information vid intilliggande brytarutlösning.
InSite Digital Input/Output modules
InSite Digitala I/O-moduler
Digitala I/O-moduler kan anslutas till InSite Control Units, SCU100 och SCU200. Serien omfattar tre enheter: Inmatningsmodul DM11, Utgångsmodul DM00 och In-/utgångsmodul DM10. De är kompatibla med olika tillbehör och produkter, inklusive System pro M compact®-tillbehör för MCB och RCD, DIN-skeneprodukter samt pulsmätare som vatten- och gasmätare. Modulerna erbjuder mångsidiga funktioner, såsom avläsning av kontaktstatus, aktivering eller avaktivering av linjer och insamling av förbrukningsdata.
Connection technology and Tap-off Unit
Anslutningsteknik

- Enkel anslutning till insamlingsenheten, inga specialverktyg krävs.
- Sensorerna ansluts till insamlingsenheten med flexibel bandkabel och isolationsförskjutningskontakter.
- Sensorernas placering kan anpassas för att säkerställa exakt positionering och korrekta mätningar.

insite-2-0_781x437px
InSite insamlingsenhet

- Insamlingsenheten fungerar som en central beräknings- och kommunikationsenhet för åtkomst till data som samlas in av sensorer via InSite-webbservern.
- SCU100 och SCU200 erbjuder en komplett lösning för att optimera energianvändning och uppnå heltäckande laststyrning.

Huvudapplikationer

FAQ

Hur många smarta tillbehör kan anslutas till en SCU100 eller SCU200?

SCU100 tillåter anslutning via InSite-bussen av upp till 96 ”punkter”, medan SCU200 tillåter anslutning av upp till 32 ”punkter” där:

  • En strömsensor motsvarar 1 punkt
  • En DMxx I/O-modul motsvarar 4 punkter
  • En INS-S/H smart kontakt motsvarar 1 punkt
  • För SCU200 kan du ansluta upp till 2 INS-HUB-expansionsmoduler, vilket ger ytterligare 128 punkter och totalt 160 punkter.

Vilka ABB-enheter är kompatibla med den smarta hjälpkontakten och signalenheten INS‑S/H?

INS-S/H är kompatibel med:

  • Automatsäkringar S200 och S300P
  • Jordfelsbrytare F200
  • Kombinerade jordfels- och dvärgbrytare DS201
  • Brandskyddsbrytare S-ARC1 och DS-ARC1
  • Lastfrånskiljare SD200

Går det att koppla historisk data till pulsingångar som samlas in med en DM-modul?

Ja, detta är möjligt med SCU200 från och med firmwareversion 1.3.

Kan man samla pulser från pulsmätare via en DM-modul? Vilka egenskaper måste pulskontakten ha?

Ja, detta är möjligt: för att modulen ska kunna detektera pulsen måste den ha en minsta varaktighet på 5 ms, och tidsintervallet mellan två pulser måste vara minst 10 ms (100 Hz).
