Akım Trafoları ve Rogowski Bobinleri

Ölçüm çözümlerinizi geliştirin

Keyvisual_CTs
Hem zaman hem de alan verimliliğini optimize etmek için tasarlanmış, alternatif akım için güvenilir ve kompakt ölçüm çözümlerimizle yüksek akımları doğru bir şekilde ölçün.

Bir devredeki akım doğrudan ölçüm için çok yüksek olduğunda, gelişmiş akım trofolarımız  ve Rogowski bobinlerimiz akımı etkili bir şekilde güvenli, doğru orantılı bir seviyeye düşürür. Bu çözümler ölçüm ve kayıt cihazlarına rahatlıkla bağlanabilir ve sorunsuz veri toplama sağlar.

Özel ihtiyaçlarınıza göre uyarlanmış en uygun Akım trafolarını veya Rogowski bobinlerini keşfetmek için ürün yelpazemizin tamamını keşfedin.

Teknik destek ve belgeler

Kaynaklarımız aracılığıyla daha fazla bilgi edinin ve satın alma bilgileri için bizimle iletişime geçin.

Başlayın Bize ulaşın
measure
Doğru ve güvenilir ölçüm

Sınıf 1 ve Sınıf 0.5 doğruluk, özellikle düşük primer akım trafoları için ve IEC 61869-2 standardına göre güvenilir ölçüm.

speed
Kolay ve zaman kazandıran navigasyon

DIN rayı, kablo, bara ve ayaklı taban montajı gibi çoklu bağlantı yöntemlerini destekleyen, 50 A'dan 6000 A'ya kadar geniş bir primer akım aralığını kapsayan az sayıda sipariş kodu.

space saving
Duruş süresi olmadan kompakt kurulum

Panelin genel boyutlarını en aza indirmek için yerden tasarruf sağlayan tasarım. Bölünmüş çekirdekli Akım Trafoları ve Rogowski Bobinleri, sıfır arıza süresiyle mevcut kurulumlara mükemmel uyum sağlar - kritik güç uygulamaları için idealdir.

wide range
Tüm ölçüm ihtiyaçları için eksiksiz teklif

Katı ve ayrık çekirdekli akım trafolarından enerji sayaçlarına, Rogowski bobinlerine, DIN raylı trafolara ve daha fazlasına kadar yeni ve mevcut kurulumlar için uygundur.

Ürün yelpazesi

 TRF_192x96Rogowski-Coils_192x96

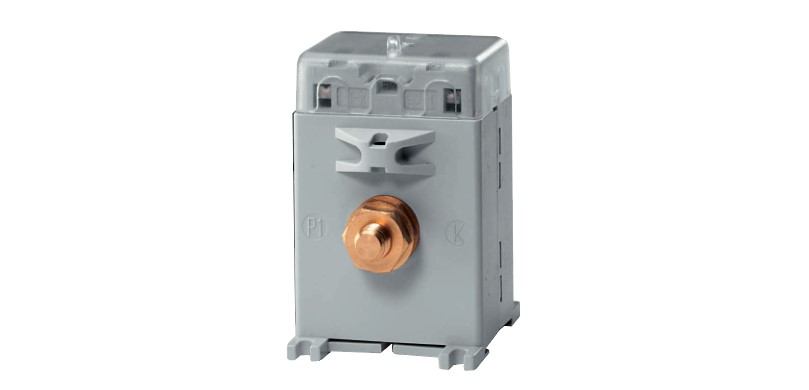

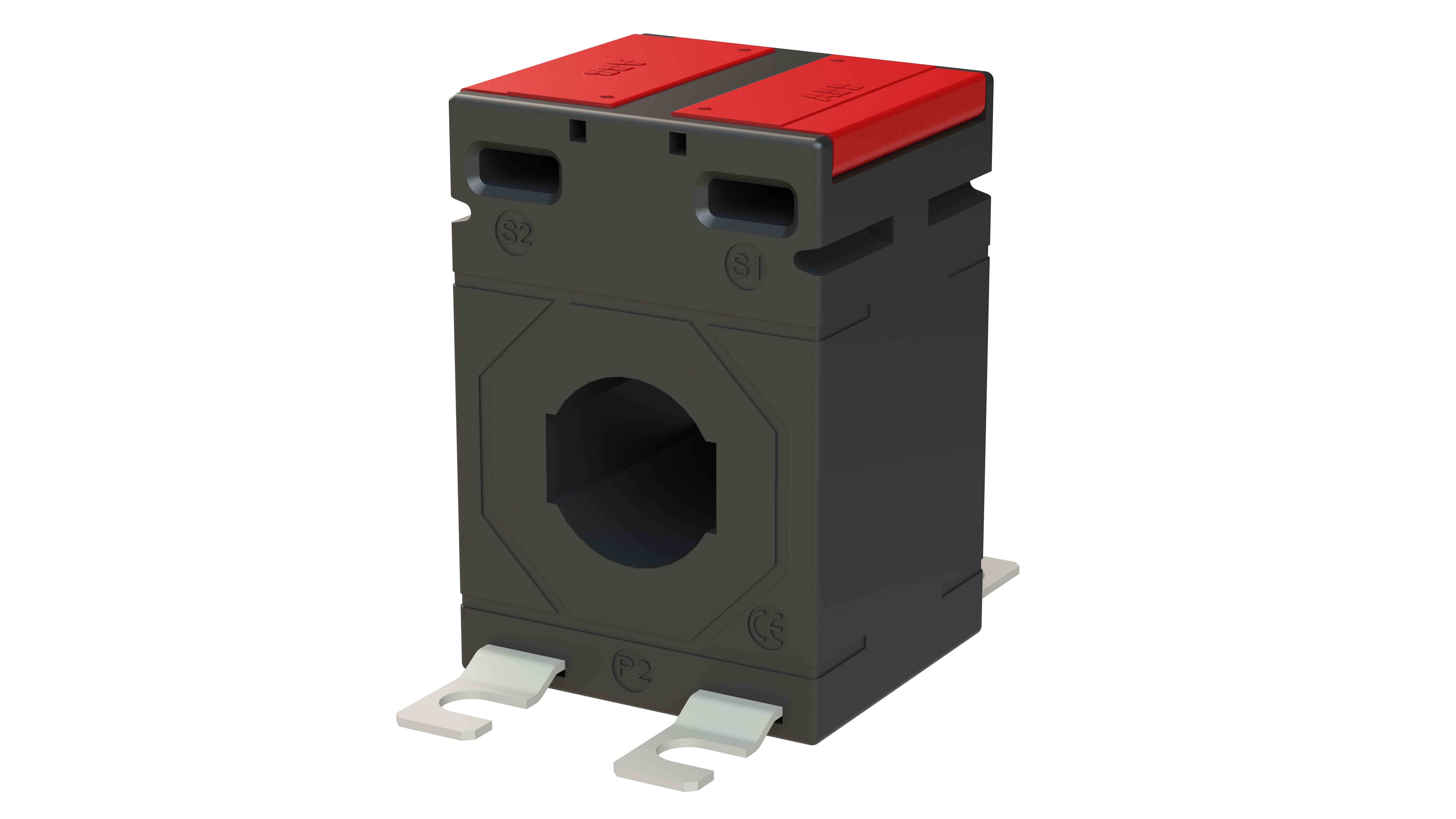

 CTA Akım TrafolarıCT1M Katı Çekirdekli Akım TrafosuCT1M-S Ayrık Çekirdekli Akım TrafolarıTRF M Modüler Akım TrafosuRogowski Bobinleri
TipYaralı birincilBirincil aracılığıyla bölünmüş çekirdekBirincil aracılığıyla bölünmüş çekirdekModülerBölünmüş çekirdek / Rogowski
Birincil akım [A]20 A ila 100 A50 A ila 6000 A100 A ila 1500 A40 A ila 600 A1000 A'e kadar
Standart ikincil akım [A]5 A5 A5 A5 AM4M girişlerine doğrudan uyan önceden kablolanmış terminaller



SSS

Akım trafosunun yanlış montajı bağlı cihazın ölçümünü etkileyebilir mi?

Kesinlikle! CT'nin sekonder terminallerine yapılan bağlantıların ters çevrilmesi veya primer kablonun yanlış yerleştirilmesi cihazdan yanlış ölçüm değerleri alınmasına neden olabilir. Yukarıdaki durumlardan biri meydana gelirse, cihaz terminallerinde gerçekte olanın tersi yönde akan ikincil bir akım ölçer.

Akım trafosunun sekonder terminallerini topraklamak gerekli midir?

Akım trafolarının sekonder terminallerinin topraklanması, trafo arızası durumunda toprağa doğru bir referans sağlar ve insanlar için tehlikeleri veya panoya monte edilen cihaz için hasar risklerini önler.

Pratik açıdan, bir enerji sayacının ve ilgili akım trafosunun doğruluğu ölçüm zincirini, enerji tasarrufunu ve verimlilik değerlendirmelerini nasıl etkiler?

Bir şebeke analizörü veya enerji sayacı ve akım trafolarından oluşan bir ölçüm biriminin doğruluğunu değerlendirmek için, hatanın yayılması ve nihai ölçüm üzerindeki etkisi aşağıdaki formülle hesaplanabilir:







Rogowski ile birlikte M4M'nin doğruluğu nedir?

“M4M Rogowski versiyonu + R4M bobinlerinden” oluşan ölçüm sistemi IEC 61557-12'ye göre Sınıf 0,5 olarak test edilmiş ve onaylanmıştır. Doğruluk, uygun kurulumla (kablo R4M bobininin merkezinde) 100A - 12kA ölçüm aralığına atıfta bulunur.

R4M Rogowski bobini ile M4M arasındaki kablo uzunluğu nedir?

R4M Rogowski bobinini ve M4M Rogowski versiyonunu bağlayan kablo 3 metre uzunluğundadır.
