ABB:n häiriöttömän sähkönjakelun UPS-huipputekniikka turvaa sairaala Novan toiminnan 24/7

Sairaalaympäristössä sähkönjakelu suunnitellaan potilasturvallisuuden ehdoilla. ABB:n UPS-järjestelmät syöttävät tehoa sairaalan kriittisiin kohteisiin. Aidosti modulaarinen UPS-arkkitehtuuri nopeuttaa vikojen korjaamista ja mahdollistaa tehon joustavan siirtelyn kohteesta toiseen.

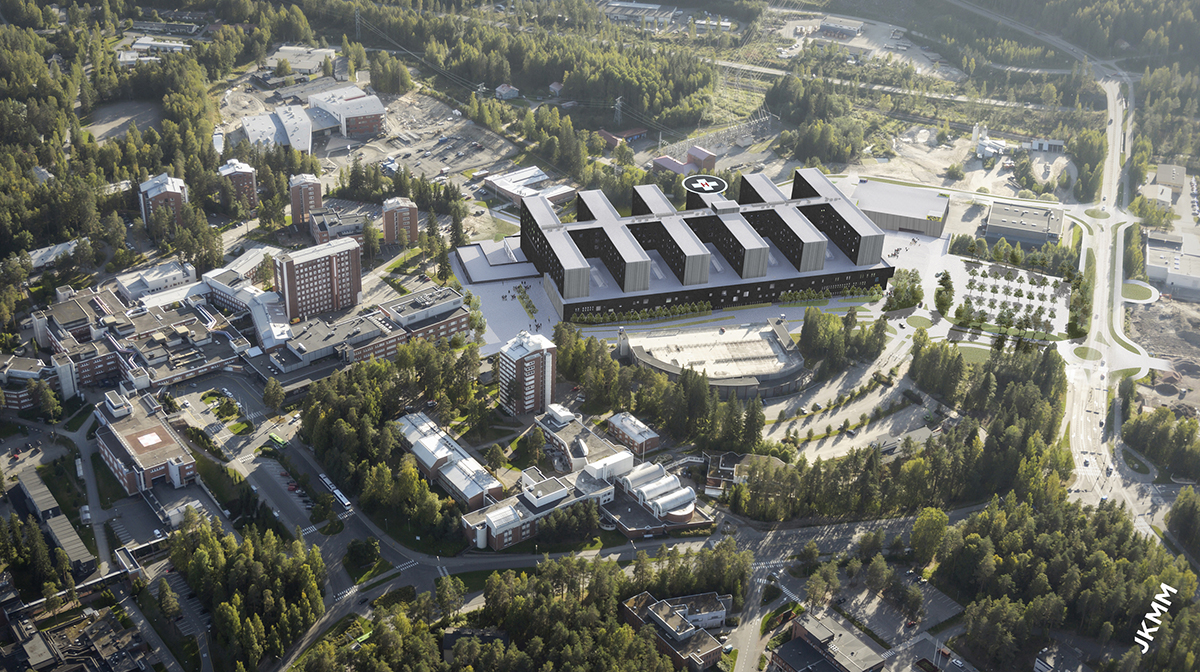

Kuva © JKMM Arkkitehdit Oy
Kuva © JKMM Arkkitehdit Oy

Jyväskylän Kukkumäkeen nousevan Keski-Suomen Sairaala Novan kriittisimpien kohteiden sähkönjakelua turvaavat tulevaisuudessa ABB:n modulaariset UPS-järjestelmät (Uninterrupted Power Supply).

“UPS-järjestelmät syöttävät tehoa kohteisiin, jotka eivät siedä minkäänlaisia katkoksia. Tällaisia ovat esimerkiksi leikkaussalien ja sairaala-apteekin laitteet sekä turvajärjestelmät, kuten savunpoisto ja turvakuulutusjärjestelmät”, kertoo uuden sairaalan sähkönkäytön johtaja Kyösti Koskela.

Sairaalan sähköverkkoa suunniteltaessa tärkein suunnitteluperuste on potilasturvallisuus. ABB:n UPS-järjestelmät vastaavat keskeytyksettömästä sähkönjakelusta äkillisten sähkökatkojen aikana aina varavoimakoneiden käynnistymiseen saakka.

“UPS-järjestelmät ovat oleellinen osa sairaalan sähköverkon toimintavarmuutta, ja sitä kautta keskeinen osa potilasturvallisuutta”, Koskela kertoo.

Sairaala Novan UPS-toimitus sisältää kaikkiaan 113 ABB DPA -kehikkoa sekä 262 UPS-moduulia. Sairaalan pienjänniteverkon kriittisimpiin kohteisiin sijoitetut UPS-moduulit tarjoavat sähkökatkon tullen käyttöön yhteensä noin 5 megawattia katkeamatonta tehoa.

Modulaarisuus ratkaisi kaupan
ABB:n ainutlaatuinen UPS-arkkitehtuuri perustuu itsenäisiin moduuleihin, jotka sisältävät kaikki autonomisen toiminnan edellyttämät laitteistot ja ohjelmistot. Kun kaikki äly on keskitetty moduuleihin, mahdollisessa vikatilanteessa vain yksittäinen UPS-moduuli putoaa pois järjestelmästä.

“20 ja 50 kW:n tehoiset UPS-moduulit ovat järjestelmäkohtaisesti keskenään täysin yhteensopivia, ja ne voi vaihtaa lennosta järjestelmiä sammuttamatta. Asiakas voi vaihtaa moduulin mahdollisessa vikatilanteessa itse, tai lisätä UPS-tehoa tarpeen mukaan eri kohteisiin”, kertoo tuotepäällikkö Henri Kapp ABB:ltä.

“ABB:n järjestelmän modulaarisuus oli tärkein syy valintaamme”, Koskela kertoo.

Sairaala Novan UPS-järjestelmän käytettävyys tulee olemaan huippuluokkaa, sillä sairaalan oma ympäri vuorokauden päivystävä huolto voi ylläpitää järjestelmää omin voimin. Toimitukseen sisältyvät myös ylimääräiset 20 ja 50 kW:n varaosamoduulit.

UPS-järjestelmät liitetään osaksi ABB:n Sairaala Novaan toimittamaa MicroSCADA Pro -ohjaus - ja valvontajärjestelmää.

“Näin koko sairaalan sähkönjakelun hallinta onnistuu yhdellä ja samalla ohjelmistolla, 20 kV:n keskijänniteverkosta aina 400 V:n pienjänniteverkkoon ja sen UPS-järjestelmiin”, Kyösti Koskela kertoo.

Henri Kapp kertoo, että sairaala Novan UPS-järjestelmän rakentaminen on jo käynnissä. Sairaala Novan UPS-kauppa on Suomessa huomattava. Edellisen vastaavan kokoluokan toimituksen ABB teki vuonna 2017 Telian konesaliin Helsingissä.

“Toimitus on kokonaispaketti: se sisältää UPS-laitteet, kolmannen osapuolen toimittamat akustot, asennuksen, asennustarvikkeet mukaan lukien kaapelit sekä järjestelmien käyttöönotot ja testaukset”, Kapp kertoo.

ABB toimittaa järjestelmät täyteen toimintakuntoon saatettuna vuoden 2019 loppuun mennessä.
