Produktinformationen für: SA/S8.16.6.2

Hier finden Sie das Datenblatt sowie die zum Produkt gehörende Dokumentation. Für weitere Informationen nutzen Sie bitte das Kontaktformular am Ende dieser Seite.

Drucken…
PDF erstellen…
Datenblatt
Downloads

SA/S8.16.6.2

Allgemeine Informationen

  • Typ:
    SA/S8.16.6.2
  • Bestellnummer:
    2CDG110271R0011
  • EAN:
    4016779066433
  • Beschreibung:
    SA/S8.16.6.2 Schaltaktor, 8fach, 16 A, C-Last mit Energiefunktion, REG
  • Langbeschreibung:
    Schaltet mit potenzialfreien Kontakten 8 unabhängige elektrische Verbraucher über ABB i-bus® KNX. Der Schaltaktor verfügt über eine integrierte Energiefunktion und besitzt pro Ausgang eine Strommessung. Dies beinhaltet eine einfach zu nutzende Berechnung von Leistung- und Energieverbrauch pro Ausgang oder Gruppe von Ausgängen. Mit einem integrierten Laststeuer-Objekt wird eine einfache Integration in ein Lastmanagementsystem ermöglicht. Jeder Ausgang kann per Hand bedient werden und besitzt eine Schaltstellungsanzeige. Das 16/20A, 16A-AC3 (C-Last) Gerät ist besonders geeignet zum Schalten von Lasten mit hohen Einschaltstromspitzen z. B. LED Leuchtmittel oder Leuchtstofflampenlasten.

Kategorien

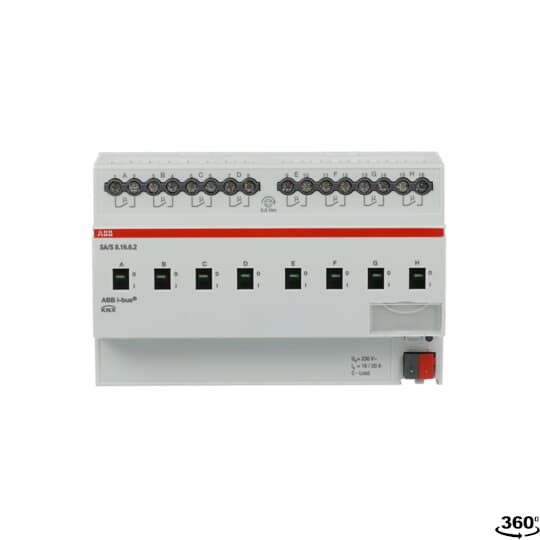

  • SA/S8.16.6.2 - image 0
  • SA/S8.16.6.2 - image 1
  • SA/S8.16.6.2 - image 2
  • SA/S8.16.6.2 - image 3

Installation / Montage

Technische Daten

  • Datenblatt, technische Information:
    2CDC505202D0211
  • Spannungsbereich:
    230 V AC
  • Hilfsspannung AC/DC:
    KNX
  • Ausgangsspannung (Uout):
    230 V AC
  • Bemessungsstrom (In):
    20 A
  • Maximaler Schaltstrom:
    20 A
  • Maximale Schaltleistung:
    3680 W
  • Verlustleistung:
    8 W
  • Schaltstellungsanzeige:
    EIN / AUS
  • Anzahl Ausgänge:
    8
  • Anzahl LEDs:
    1
  • Maximale Anzahl Schaltausgänge:
    8
  • Anzahl digitaler Eingänge:
    0
  • Unterstützte Bussysteme:
    KNX (TP)
  • Produktreihe:
    KNX
  • Montageart:
    DIN-Schiene
  • Handbedienung:
    Nein
  • Geeignet für C-Last:
    Ja
  • Farbe:
    lichtgrau
  • Anzahl Batterien:
    0
  • Anwendungsbereich:
    Gebäudemanagement
    Elektrische Last- und Lichtsteuerung

Umwelt

Abmessungen

  • Breite in Teilungseinheiten:
    8
  • Breite des Produkts:
    140 mm
  • Höhe des Produkts:
    90 mm
  • Tiefe des Produkts:
    63.5 mm
  • Nettogewicht:
    0.561 kg
  • Einbautiefe (t2):
    64.5 mm
  • Maßzeichnung:
    2CDC072027F0017

Bestelldaten

Zertifikate und Deklarationen

Klassifizierungen

  • ETIM 8:
    EC001097 - Bussystem-Schaltaktor
  • ETIM 9:
    EC001097 - Bussystem-Schaltaktor
  • WEEE Kategorie:
    5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
  • WEEE B2C / B2B:
    B2C
  • CN8:
    8537 10 91
  • UNSPSC:
    31251516
  • eClass:
    V11.0 : 27143125
  • IDEA Granular Category Code (IGCC):
    3268 >> Switch actuator
