Contratuercas, bujes y arandelas

Tuercas de cierre – Ahora disponibles en acero inoxidable 316.

Aplicaciones

• Para conectar conductos o conectores roscados externamente a una abertura sin rosca en una caja o recinto.
• Para unir eficazmente el conducto o conector a la caja o recinto.

Características

• Construcción en acero endurecido, hierro maleable, aluminio libre de cobre o acero inoxidable 316.
• Se ajusta sin deformarse.
• Las tuercas de cierre están especialmente diseñadas para:
  • Proporcionar un alcance extendido para fijar cajas y recintos delgados.
  • Cortar a través del recubrimiento protector en la caja y el recinto, asegurando así la continuidad de la puesta a tierra.
  • Permitir el ajuste desde el exterior.
  • Prevenir que se afloje bajo vibración.
• La serie 106 incluye un tornillo de punta cónica endurecida.

Conexiones de entrada

Conexiones de entrada roscadas (Bullet® hubs)

Aluminio libre de cobre

• Las fundiciones de aluminio libre de cobre para accesorios tienen un máximo de 0.4% de cobre. El efecto más perjudicial de un mayor porcentaje de cobre en la aleación base de aluminio es su disminución en la resistencia a la corrosión.

  Rango

• Serie 370: 1/2" a 6" conducto
• Series 370AL y 401: 1/2" a 4" conducto
• Todos los hilos de hub – tubo recto
• Todos los hilos hembra – tubo cónico (NPT)

Acoplamientos y accesorios

Conexiones flexibles a prueba de agua que soportan el movimiento y la expansión térmica.
Utilice el acoplamiento de expansión/deflexión ABB XD para unir dos tramos de conducto en aplicaciones donde se requiera movimiento en cualquier dirección. El acoplamiento proporciona una conexión flexible y a prueba de agua, permitiendo movimiento axial o paralelo de hasta 3/4" y movimiento angular de hasta 30° respecto a la posición normal.

• Ideal para su uso en puentes, túneles, pasarelas entre edificios, muelles y embarcaderos, instalaciones de tratamiento de aguas residuales y de agua potable, y otras aplicaciones donde los tramos de conducto estén sujetos a movimiento debido a fuerzas externas o cambios de temperatura.
• Apto para uso en interiores, exteriores, enterrado directamente o empotrado en concreto.
• Chaqueta exterior flexible y a prueba de agua de neopreno, conexiones de entrada galvanizadas y pintados con acrílico, y correas de acero inoxidable a prueba de manipulaciones aseguran una resistencia superior a la corrosión, ideales para su uso en ambientes agresivos.
• Placas de montaje a tierra de cobre y un salto de conexión a tierra completamente cerrados para proteger contra el robo.

Tubería y accesorios en acero inoxidable
Conducto de acero inoxidable

Resistente a ambientes corrosivos y cumple con estrictos requisitos sanitarios.
Para sistemas de conductos eléctricos resistentes a la corrosión, el acero inoxidable ofrece un valor y rendimiento difíciles de igualar, combinando alta resistencia a la corrosión, productos químicos y temperatura con fuerza, durabilidad, facilidad de instalación y bajo mantenimiento. Debido a que es muy fácil de limpiar y su superficie no tiene poros ni grietas donde se puedan acumular bacterias y otras impurezas, el acero inoxidable también proporciona una de las superficies más higiénicas.

• Disponible en acero inoxidable tipo 304 y tipo 316 de grado marino.
• Con roscas NPT estándar para una fácil instalación.
• Cada tramo de conducto de 10 pies incluye un acoplamiento de acero inoxidable.
• Supera los requisitos para aplicaciones de lavado.
• Apto para uso en alimentos y agua potable.
• Cumple con los mandatos de limpieza de plantas de HACCP, FDA y diversas agencias estatales.
• Cumple con las normas ASTM A-321/SA-312.
• Listado por UL®/cUL.

Aplicaciones típicas

• Refinación/Procesamiento petroquímico
• Tratamiento de agua y aguas residuales
• Procesamiento de alimentos y bebidas
• Instalaciones marinas y costeras
• Fabricación farmacéutica
• Procesamiento de pulpa y papel
• Otras aplicaciones en entornos corrosivos o con estrictos requisitos de higiene

Cajas y tapas

Características

• Las características estándar incluyen roscas cónicas (NPT) y casquillos integrados para proteger la aislación de los cables.
• Las cajas y tapas de la serie T&B Fittings Form 7 son intercambiables con las de otros fabricantes de la misma forma 7.
• Las cajas y tapas de la serie T&B Fittings Form 8 son intercambiables con las de otros fabricantes de la misma forma 8.
• Las cajas y tapas de la serie T&B Fittings Form 9 son intercambiables con las de otros fabricantes de la misma forma 9 (Mark 9, FM 9).
• Las cajas de hierro fundido de la serie T&B Fittings Form 7 y Form 8 tienen un recubrimiento interno BlueKote® para facilitar el tiraje de cables.
• Las cajas Form 9 están fabricadas con una aleación de aluminio fundido a la arena sin cobre.
• Las cajas y tapas de la serie T&B Fittings serie 35 son intercambiables con las cajas y tapas de hierro y acero de la serie 35/5 de otros fabricantes.
• Las cajas de acero inoxidable Form 8 tienen un acabado pulido espejo con marcas higiénicas excepcionalmente suaves, lo que facilita y acelera su limpieza.
• Las cajas de aluminio fundido de la serie Form 7 están hechas con una aleación especial de aluminio, ofreciendo una resistencia superior a la corrosión sin necesidad de recubrimientos protectores.

Cajas y tapas áreas peligrosas

Cajas de dispositivos fundidas

Características

• Todas las conexiones de entrada tienen roscas NPT con un mínimo de cinco hilos completos y casquillo integrado.
• Tornillo de conexión a tierra interno estándar en las cajas.
• Apto para ubicaciones húmedas cuando se usa con tapas con empaque.
• Disponible en cajas poco profundas (FS) o profundas (FD) (use FD si el dispositivo que se va a encerrar excede 1 5/8" de profundidad).
• Use cuerpos vacíos donde se requieran disposiciones especiales de hubs de conducto o entradas.
• Todos los orificios de las tapas son #6–32.
• Los soportes de montaje son estándar en todas las cajas FS y FD.
• Más fácil y rápido de limpiar con marcas higiénicas excepcionalmente suaves en la versión de acero inoxidable.

Materiales

• Cajas: Aleación de hierro gris clase 30.
• Tapas: Aleación de aluminio fundido a la arena y acero estampado.
• Gaskets (empaques): Neopreno.
• Opción: Acero inoxidable 316 – Agregar sufijo “-SST” en lugar de “-TB” en ciertas cajas.

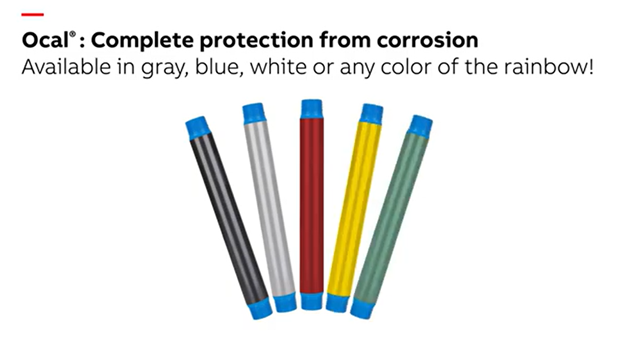

Conducto Ocal-Blue®
La máxima protección contra la corrosión.

Características del producto

• Conducto verificado por UL para rendimiento de adhesión (DYJC): 240 horas de acondicionamiento en horno a 212°F, 600 horas en cámara de niebla salina, pruebas de despegue.
• Conducto de acero galvanizado en caliente o de aluminio.
• Recubrimiento de uretano azul de 0.002" (2 mil) en el interior.
• Roscas galvanizadas en caliente (acero).
• Recubrimiento PVC mínimo de 0.040" (40 mil) en el exterior.
• El color estándar es gris oscuro; colores personalizados disponibles bajo solicitud.
• Protectores de rosca codificados por colores.
• Los acoplamientos enviados con el conducto se empacan por separado.

Codos de radio estándar Ocal-Blue®
Doblados en fábrica para ahorrar tiempo y materiales.

Características del producto

• Fabricados con conducto Ocal® recubierto de PVC.
• Radios estándar disponibles en 30°, 45°, 60° y 90°.
• Protectores de rosca codificados por colores para facilitar la identificación del tamaño del conducto.

Abrazaderas y pernos

El recubrimiento de PVC moldeado de manera uniforme alrededor de la silla evita la exposición del metal, una exclusividad de Ocal.

Características del producto

• Las abrazaderas para viga soportan y fijan las canalizaciones a las vigas estructurales.
• Las abrazaderas para viga de ángulo recto moldeadas y los pernos en U ofrecen protección adicional.
• Tuercas encapsuladas en forma hexagonal que se ajustan a llaves estándar.
• Incluye herrajes de acero inoxidable.
• Las abrazaderas paralelas (PAR) y de borde (EC) cuentan con un recubrimiento de PVC nominal de 0.015" (15 mil) para protección contra la corrosión.
• Las abrazaderas de ángulo recto (RA) y los pernos en U (UB) cuentan con un recubrimiento de PVC nominal de 0.040" (40 mil) para protección contra la corrosión.

Cajas con doble recubrimiento

Fácil acceso para tendido de cables, empalmes, montaje y mantenimiento.

Con las cajas de conductos Ocal-Blue con doble recubrimiento, puedes conectar secciones de conducto, ya sea con o sin codos de 90°, y proporcionar un fácil acceso para el tendido de cables, realizar empalmes en los conductores de derivación, así como para mantenimiento y cambios futuros en el sistema. Las cajas de conductos también pueden servir como salidas de montaje para dispositivos de cableado y luminarias.

Características del producto

• Las cajas de conductos tipo 4X Formulario 8 (1 ⁄2"–2") tienen una tapa recubierta de PVC moldeada por inyección con sello integral de junta en O.
• La superficie plana moldeada en la caja de conductos sella con el flanco moldeado en la tapa en las Formas 8 de 2 1 ⁄2"–4" y todas las Formas 7.
• Disponibles en Formas 7 y 8 en materiales ferrosos, así como en Mark 9 y Forma 7 en aluminio.
• Todas las cajas de conductos Ocal-Blue ofrecen doble protección contra la corrosión: tanto las cajas como las tapas están recubiertas por dentro y por fuera con un recubrimiento nominal de 0.002" (2 mil) de uretano azul, y luego recubiertas exteriormente con un recubrimiento nominal de 0.040" (40 mil) de PVC.
• El color estándar es gris oscuro; colores personalizados disponibles bajo solicitud.
• Todos los hubs roscados vienen con manguitos de sellado a presión.
• Las cajas de conductos se envían completas con tapas y tornillos encapsulados de acero inoxidable.
• Las tapas también se venden por separado para reemplazo o adaptación.

Conectores reductores

Conecta fácilmente dos tamaños diferentes de conductos.

Características del producto

• Los bujes integrales en ambos extremos previenen daños en los cables.
• El interior en forma de embudo guía los cables desde conductos grandes a pequeños, facilitando su tendido.
• Recubrimiento nominal de 0.002" (2 mil) de uretano azul en el interior y exterior.
• Recubrimiento nominal de 0.040" (40 mil) de PVC adherido al exterior.
• Mangas de sellado a presión protegen las conexiones.

Cajas series FS y FD
Una variedad de estilos que ofrece versatilidad.

Instale estas cajas en sistemas de conductos para alojar dispositivos de cableado, funcionar como cajas de tiro para conductores, proporcionar aberturas para hacer empalmes y derivaciones, y permitir el acceso a los conductores para mantenimiento y futuros cambios en el sistema.

Características del producto

• Cajas fundidas de aleación de hierro gris clase 30.
• Recubiertas con un uretano azul nominal de 0.002" (2 mil) en el interior y exterior antes de aplicar el recubrimiento de PVC.
• Recubrimiento nominal de 0.040" (40 mil) de PVC adherido al exterior.
• El color estándar es gris oscuro; colores personalizados disponibles bajo solicitud.
• Mangas de sellado a presión protegen las conexiones con el conducto.

Unicanal recubierto de PVC Ocal®
Unicanal de acero resistentes protegidos por un recubrimiento de PVC resistente a la corrosión.

Características del producto

• Acero electrogalvanizado con recubrimiento de zinc.
• Recubrimiento nominal de PVC de 0.007–0.015" (7–15 mil).
• El color estándar es gris oscuro; colores personalizados disponibles bajo solicitud.
• Se vende en longitudes de 10 pies (3.048 m) con una tolerancia estándar de longitud de ± 1 ⁄8" (3.18 mm).
• Disponible en profundidades estándar de 15⁄8" (41.28 mm) y poco profundas de 13 ⁄16" (20.64 mm).
• Disponible en estilos sólidos y perforados.
• No se recomienda para aplicaciones verticales.
