M4M‑verkkoanalysaattorit

Luotettava tapa seurata sähkönkulutusta ja laatua.

M4M‑verkkoanalysaattorit tarjoavat tarkan ja reaaliaikaisen näkymän sähköverkon tilaan. Ne mittaavat kulutusta, valvovat sähkön laatua ja auttavat tunnistamaan mahdolliset häiriöt. Laite soveltuu monenlaisiin kohteisiin, kuten kiinteistöihin, teollisuuteen ja datakeskuksiin.

M4M‑sarjan selkeä käyttöliittymä, värinäyttö ja helppo käyttöönotto tekevät laitteesta käyttäjäystävällisen, ja Bluetooth‑konfigurointi nopeuttaa käyttöönottoa.

Laajat liitettävyysvaihtoehdot – kuten Modbus, Ethernet ja BACnet – mahdollistavat integraation energianhallintajärjestelmiin. M4M toimii saumattomasti ABB:n laajemmissa energianhallintaratkaisuissa, joissa koko sähköjärjestelmää voidaan valvoa ja optimoida yhdestä näkymästä

Ota yhteyttä

Edut

Energiatehokkuus

Helppokäyttöinen ja intuitiivinen

Reaaliaikainen valvonta

Ympäristövastuullisuus

Luokan 0.2S ja 0.5S mittaus IEC 61557-12 -standardin mukaan
MID-hyväksyntä (optio)
Integrointi ABB:n energianhallintaratkaisuihin
Pääparametrien jopa vuoden mittainen tietojen tallennus

Värillinen kosketusnäyttö
Älykäs käyttöönotto etäyhteyden avulla S4M-mobiilisovelluksessa ja Ekip Connect -työpöytäohjelmassa
Kaikki liittimet irrotettavia – helpottavat asennusta ja sähkökytkentää
Rogowski-kelat – nopea ja tilaa säästävä ratkaisu virranmittaukseen

Muokattavat hälytykset, jota voi yhdistää laitteen tuloihin ja lähtöihin
Sähkön laadun tunnusluvut käytettävissä THD:stä erillisiin yliaaltoihin ja nollavirtamittauksiin
Reaaliaikaiset etäilmoitukset parantavat reagointia sähkön laatuun vaikuttaviin tapahtumiin
Laiteohjelmiston etäpäivitys Ekip Connect -ohjelmalla

ABB EcoSolutions -merkki varmistaa ympäristövaikutusten ehdottoman läpinäkyvyyden tuotteen koko elinkaaren ajan.
Valikoiman tuotteet noudattavat ABB:n kiertotalousohjelmassa määriteltyjä suorituskykymittareita, ja niillä on ulkoisen kolmannen osapuolen vahvistama ympäristöseloste (ISO 14025).
Voit tutustua tämän tuotteen kiertotalousarvoon ja ympäristöjalanjälkeen tämän linkin kautta.

Mallisto

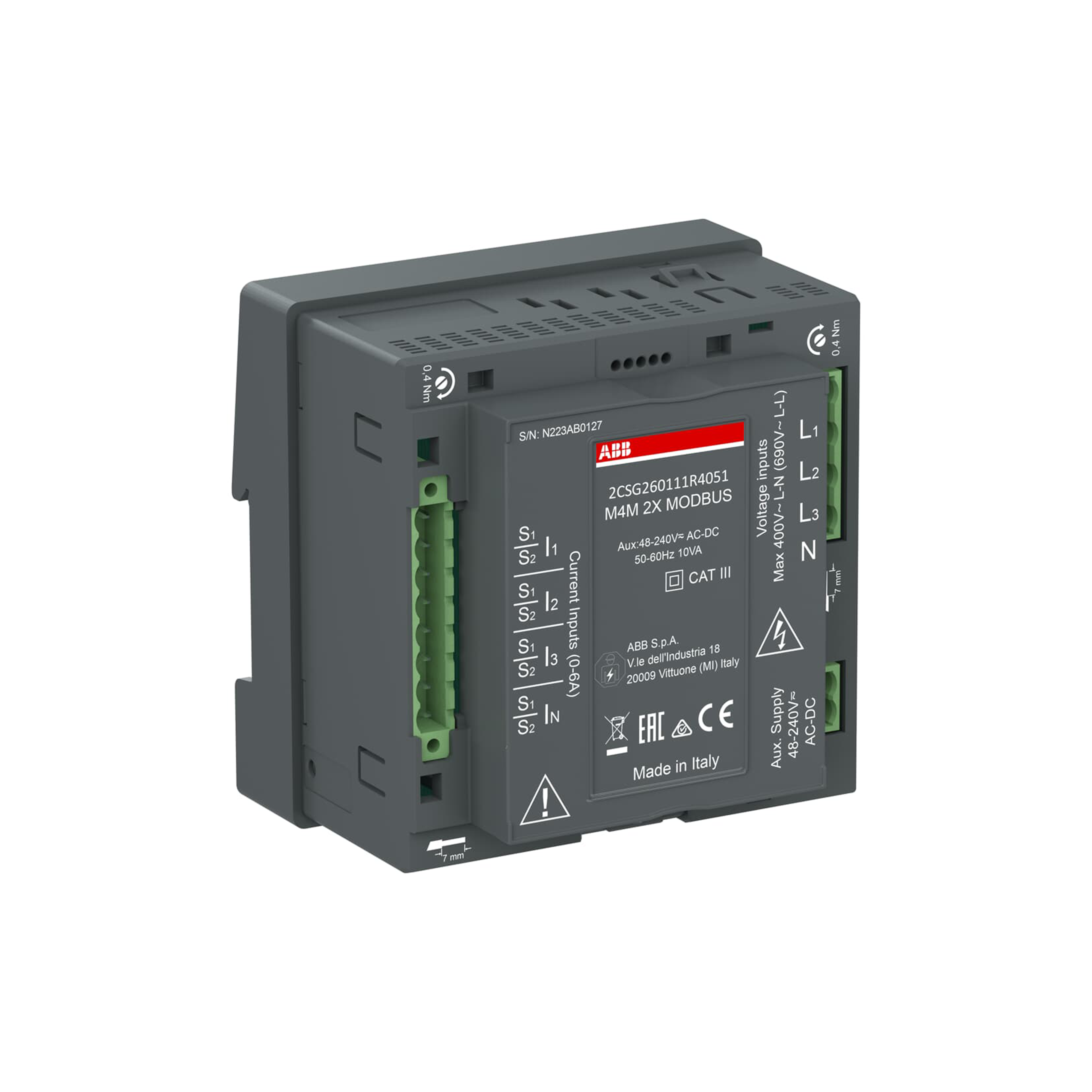

	M4M 2X	M4M 20	M4M 30	M4M 32
Asennus	DIN-kisko	Etupaneeli	Etupaneeli	Etupaneeli
Virta, jännite, taajuus	✔	✔	✔	✔
Teho ja energia (pätöenergia, loisenergia ja näennäisenergia)	✔	✔	✔	✔
Tariffit	*		✔	✔
THD (I, VLN, VLL)	✔	✔	✔	✔
Erilliset yliaallot	**		40.	63.
Epätasapainot (I, VLN, VLL)	✔		✔	✔
Nollavirta	Laskettu	Laskettu	Mitattu	Mitattu
Tarkkuus (IEC 62053-22)	0,5S	0,5S	0,5S	0.2S (5A)
IEC 61557-12	✔	✔	✔	✔
IEC61000-4-30 Ed.3
IEC 62586-1 -laitetyyppi
MID		Valinnainen	Valinnainen
EN50160 PQ -raportti
PQDIF-tietojen vienti
Bluetooth Low Energy	✔	✔	✔	✔
Tiedonsiirtoprotokollat	Modbus RTU, Modbus TCP/IP	Modbus RTU, Modbus TCP/IP, Profibus DP-V0, BACnet/IP	Modbus RTU, Modbus TCP/IP, Profibus DP-V0, BACnet/IP	Modbus RTU Modbus TCP/IP
RJ45-ketjutus (Ethernet-malli)*	✔		✔	✔

* Vain +RTS-paketin kanssa

** 25. +PQ1-paketin kanssa, 40. +PQ2-paketin kanssa

Setup4Meter – Nopea ja älykäs tapa M4M käyttöönotolle

	Lataa Google Playsta
	Lataa App Storesta

Setup4Meter on ABB:n mobiilisovellus, joka tekee M4M‑verkkoanalysaattoreiden käyttöönotosta ja hallinnasta nopeaa ja vaivatonta. Yhteys M4M-mittariin tapahtuu langattomalla Bluetooth-yhteydellä. Sovelluksen avulla konfiguroit laitteet, luet yli 100 KPI‑arvoa ja hallitset kaikkia M4M‑laitteita yhdestä näkymästä ilman tarvetta käyttää laitteen omaa näyttöä.

Setup4Meter nopeuttaa käyttöönottoa, vähentää virheitä ja mahdollistaa asetusten kopioinnin laitteelta toiselle muutamalla napautuksella. Selkeä käyttöliittymä, templatemallien tuki ja helppo datan tuonti/vienti tekevät siitä tehokkaan työkalun asentajille, suunnittelijoille ja kiinteistöjen ylläpidolle.

Tärkeimmät sovellukset

Liikerakennukset

• Energiankäytön reaaliaikainen seuranta
• Sähkön käytön valvonta maksujen ja sakkojen välttämiseksi
• Erillisten osastojen tai vuokralaisten tarkka erottelu ja välilaskutus

Teolliset rakennukset

• Sähköverkon valvonta ennaltaehkäisemään sähkökatkoja, laitevikojen ja kriittisten toimintojen keskeytymisen estämiseksi
• Energian käytön seuranta ja parannuskohteiden tunnistaminen: energiakustannuksissa säästäminen vähentämällä samalla teollisuuskiinteistöjen kasvihuonepäästöjä

Datakeskukset

• Sähkön laadun ja luotettavan sähkönsyötön kattava valvonta ja yliaaltojen lähteiden tunnistus datakeskuksessa.
• Asennettujen laitteiden vahingoittumisen ja toimintoihin vaikuttavien häiriöiden ennaltaehkäisy.

Sairaalat

• Sähköisten parametrien ja sähkön laadun kattava valvonta
• Käyttöasteen ylläpito yhdessä kriittisimmistä ja eniten tehoa vaativista loppukäyttäjien kuormista

UKK

1. Miten M4M 20 ja M4M 30 eroavat toisistaan?

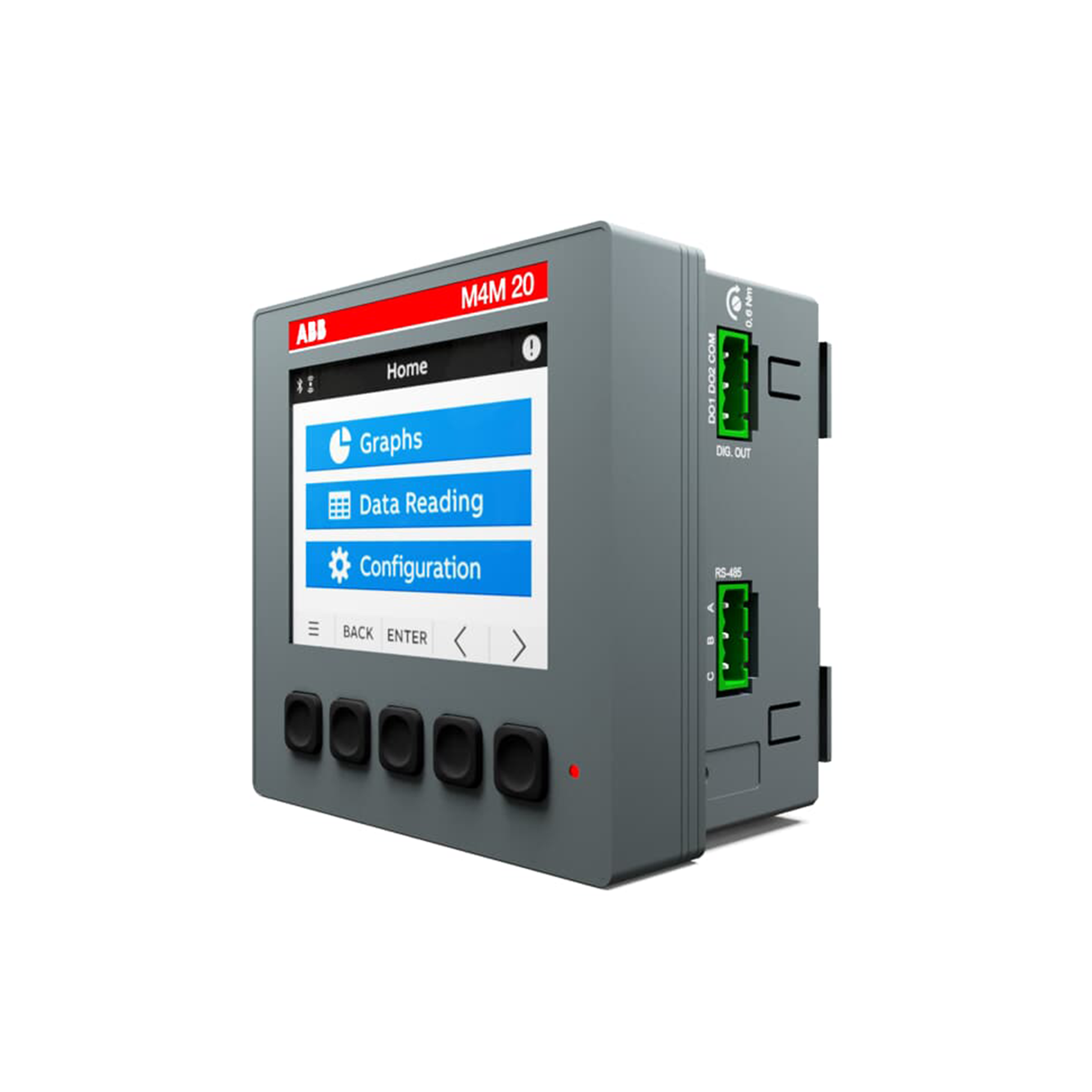

M4M 20 tukee kattavaa sähköparametrien valvontaa (mm. virta, jännite, energia ja teho) ja sähkön laatua koskevia perusominaisuuksia (mm. THD).

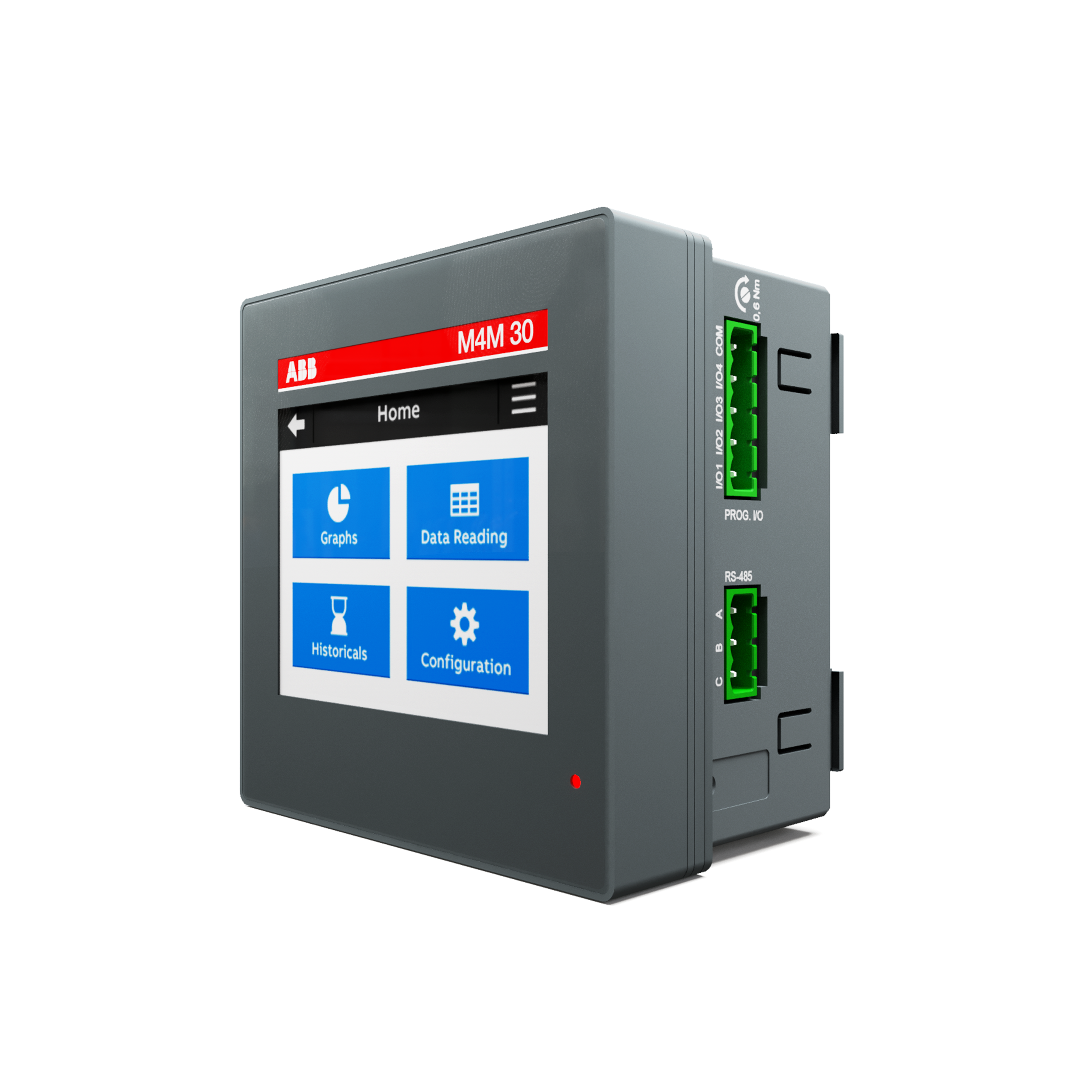

M4M 30 mittaa muitakin sähkön laadun tunnuslukuja (mm. yliaallot enintään 40. yliaaltoon saakka ja nollavirran mittaus) ja tukee edistyneitä tiedontallennusominaisuuksia.

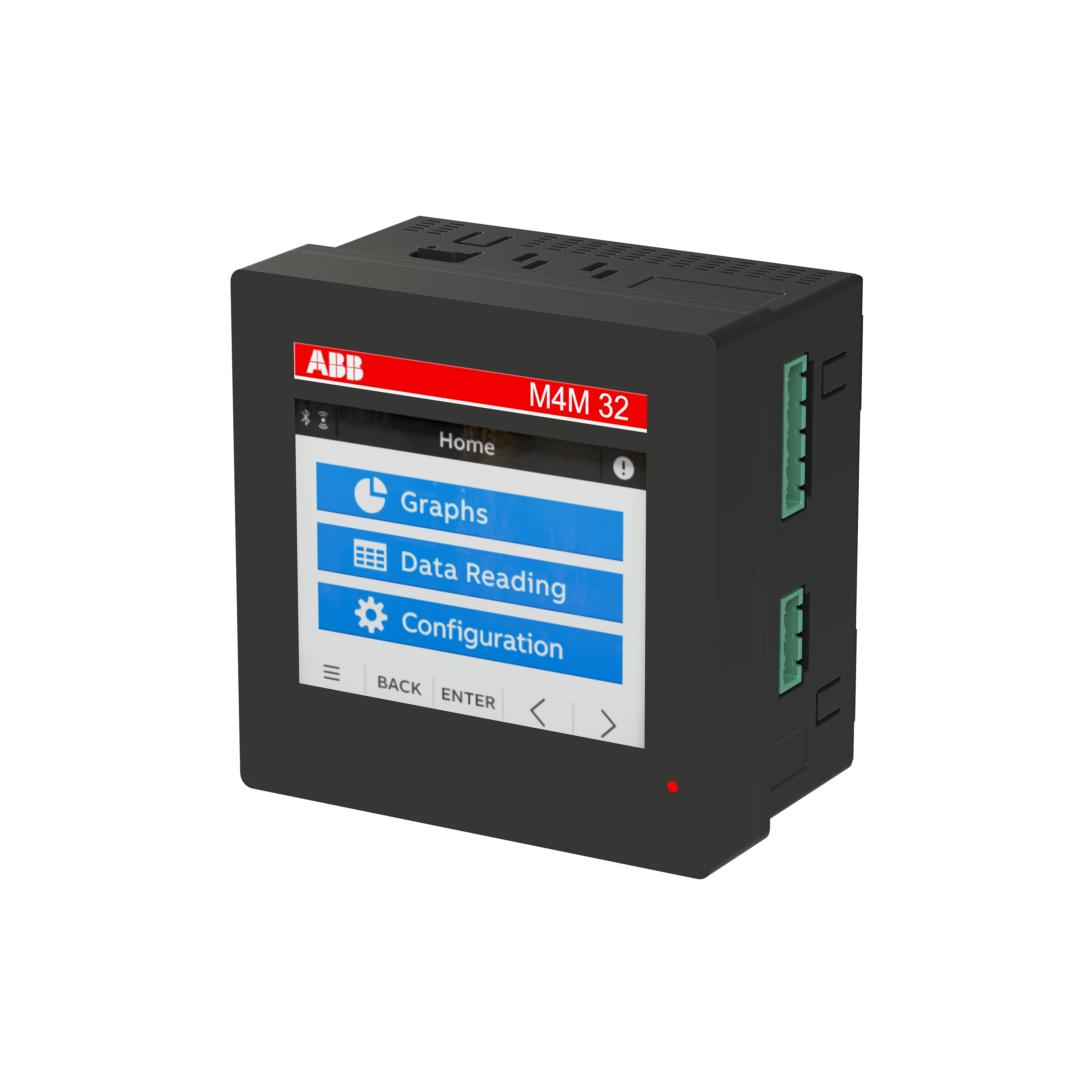

M4M 32 on 0.2S tarkkuusluokan energiamittaus ja yliaaltojen mittaus enintään 63. yliaaltoon saakka.

2. Voidaanko tämä tuote asentaa suoraan ilman virtamuuntajaa?

Ei. M4M:ää ei voida käyttää suoraan sähkön mittaukseen. Kaikki M4M-mallit liitetään joko …/ 1 A:n tai …/ 5 A:n virtamuuntajiin. Tämä ei koske M4M Rogowski -malleja. M4M Rogowski -mallit toimivat vain R4M Rogowski -kelojen kanssa.

3. Tarvitaanko ulkoisia jännitemuuntajia, jotta 690 V L-L voidaan mitata?

Ei, kaikkien M4M-mallien mitattava enimmäisjännite on 400 V L-N, siis 690 V L-L, ilman jännitemuuntajia. Suuremmissa jännitteissä voidaan käyttää jännitemuuntajia.

4. Mitkä tiedonsiirtoprotokollat ovat käytettävissä?

Sekä M4M 20- että M4M 30 -malleissa on käytettävissä useita tiedonsiirtoprotokollia: Modbus RTU, Modbus TCP/IP, Profibus DP-V0 ja BACnet/IP. Jokaisessa tuotemallissa on yksi sulautettu tiedonsiirtoprotokolla.
