SMISSLINE TP -virtakiskojärjestelmät

Kosketussuojattu pistokejärjestelmä linjasuojaukseen

SMISSLINE TP on täydellinen virtakiskojärjestelmä johdonsuojaukseen, jota on helppo käyttää ja jonka asennu ja huolto käy nopeasti ja helposti. Se soveltuu moniin eri käyttökohteisiin, erityisesti kriittisiin kohteisiin, kuten palvelinkeskuksiin ja sairaaloihin.

SMISSLINE TP on ensimmäinen kosketussuojattu virtakiskojärjestelmä. Järjestelmä varmistaa, että kuormaamattomat laitteet ja komponentit voidaan irrottaa ja asentaa virtakiskoon ilman että kiskosto on jännitteetön. tämä tarjoaa joustavat mahdollisuudet asentamiseen, huoltoon ja ylläpitoon.

Edut
  • Turvallisuus: SMISSLINE TP -virtakiskojärjestelmä mahdollistaa kuormattomien laitteiden ja komponenttien kytkemisen ja irrottamisen ilman erillisiä suojausvälineitä.
  • Plug-in kojeiden helppo asennus säästää aikaa ja virtakiskomoduulien pystysuuntainen asennus säästää tilaa
  • Kojeiston helppo ja nopea huolto: johdot on integroitu valmiiksi kytkettävään virtakiskojärjestelmään, mikä helpottaa asentamista ja tarkistusten suorittamista
  • Joustavuus, laajennettavuus ja saatavauus

Ominaisuudet
  • Helposti muunneltava virtakiskojärjestelmä jopa 200 A:n syötölle
  • Viisi Plug-in asenteista suojalaitetta, johdonsuojakatkaisija, virtayksikkö, ylijännitesuoja, moottorin käynnistin ja kuormankytkimet
  • Maailmanlaajuiset hyväksynnät ja standardit

Tarvitsetko lisätietoa?

Ajankohtaista

YouTube
Paras mahdollinen saatavuus ja energiatehokkuus

SMISSLINE TP ja virtapiirin monitorointisysteemi ovat käytössä ABB:n Sveitsissä sijaitsevalla tehtaalla energiatehokkuuden ja saatavuuden parantamiseen.
→ Lisätiedot englanniksi

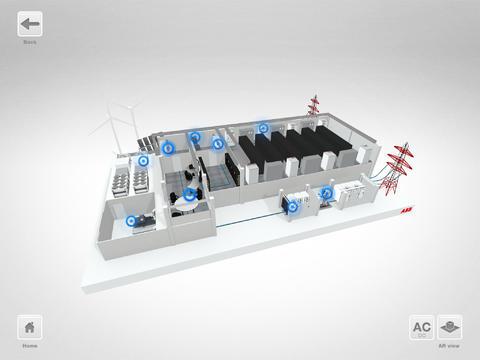

Mobiilisovellus: Data Centers 3D

ABB:n Data Centers 3D -sovelluksen kautta pääset perehtymään tyypillisen datakeskukseen toimintaan.
→ Lisätiedot englanniksi

Energiatehokkaat valaistusratkaisut tuotannon eteishalleihin

ABB ja Philips yhdistävät osaamisensa rakennusautomaatiossa ja LED-teknologiassa.
→ Lisätiedot englanniksi

Maksimijoustavuus ja -skaalautuvuus datakeskusten toiminnan varmistamiseen

Kun saksalainen Internet-palveluntarjoaja System BV rakensi toisen datakeskuksensa Alankomaihin, päätettiin rakentamisessa käyttää ABB:n pienjännitetuotteita.
→ Lisätiedot englanniksi

Telkien takana – pistorasiaan kytkettävä SMISSLINE TP -järjestelmä

Infografiikka

Erinomainen yhteensopivuus sallii helpon integraation jo olemassa oleviin järjestelmiin.
→ Lisätiedot englanniksi

Tekninen katalogi: SMISSLINE TP

Katalogi

Kosketussuojattu järjestelmä tehokkuuteen ja turvallisuuteen.
→ Lisätiedot englanniksi

Lisätiedot

SMISSLINE TP -järjestelmään sisältyy erilaisia toimintoja plug-in-laiteversioissa.

Pääasialliset tuoteperheet ovat seuraavat:

  • Johdonsuojakatkaisijat on saatavilla eri laukaisukäyrillä. B, C, D, K, Z, UC-C, UC-Z, nimellisvirta-alue 0,5–63 A. Laitteet, joiden nimellinen oikosulun katkaisukapasiteetti Icn on EN 60898-1 -standardin mukaisesti 6–10 kA, ja laitteet, joiden nimellinen oikosulun katkaisukapasiteetti Icu on IEC 60947-2 -standardin mukaisesti 50 kA asti. Laitteet Yhdysvaltain markkinoille – saatavilla on myös UL 489 -standardin mukaisesti hyväksyttyjä laitteita.
  • Vikavirtakatkaisija, jolla on suuri oikosulunkestävyys, 10 kA, nimellisvirta 25, 40, tai 63 A, nimelliset jäännöslaukaisuvirrat 10, 30, 100, 300 ja 500 mA, herkkä jäännösvaihtovirralle ja sykkivälle jäännösvaihtovirralle, saatavilla myös lyhyellä viiveellä ja selektiivisenä versiona
  • Vikavirtakatkaisija, jossa on käytössä ylivirtasuoja, saatavana 2- ja 4-napaisena ja 36–72 mm:n leveänä versiona, nimellinen oikosulun katkaisukapasiteetti Icn EN 60898-1 -standardin mukaisesti 6–10 kA, nimelliset jäännöslaukaisuvirrat 10, 30 ja 100 mA, saatavilla myös lyhyellä viiveellä varustettuna versiona.
  • Manuaalinen moottorikäynnistin MS325 ja sovitin MS116- ja MS132-mallille
  • OVR-ylijännitesuoja
  • IS404-varokekytkin
  • Pistorasiapohjat
  • Combi-moduuli, yleiskäyttöinen sovitin ja muut lisävarusteet
