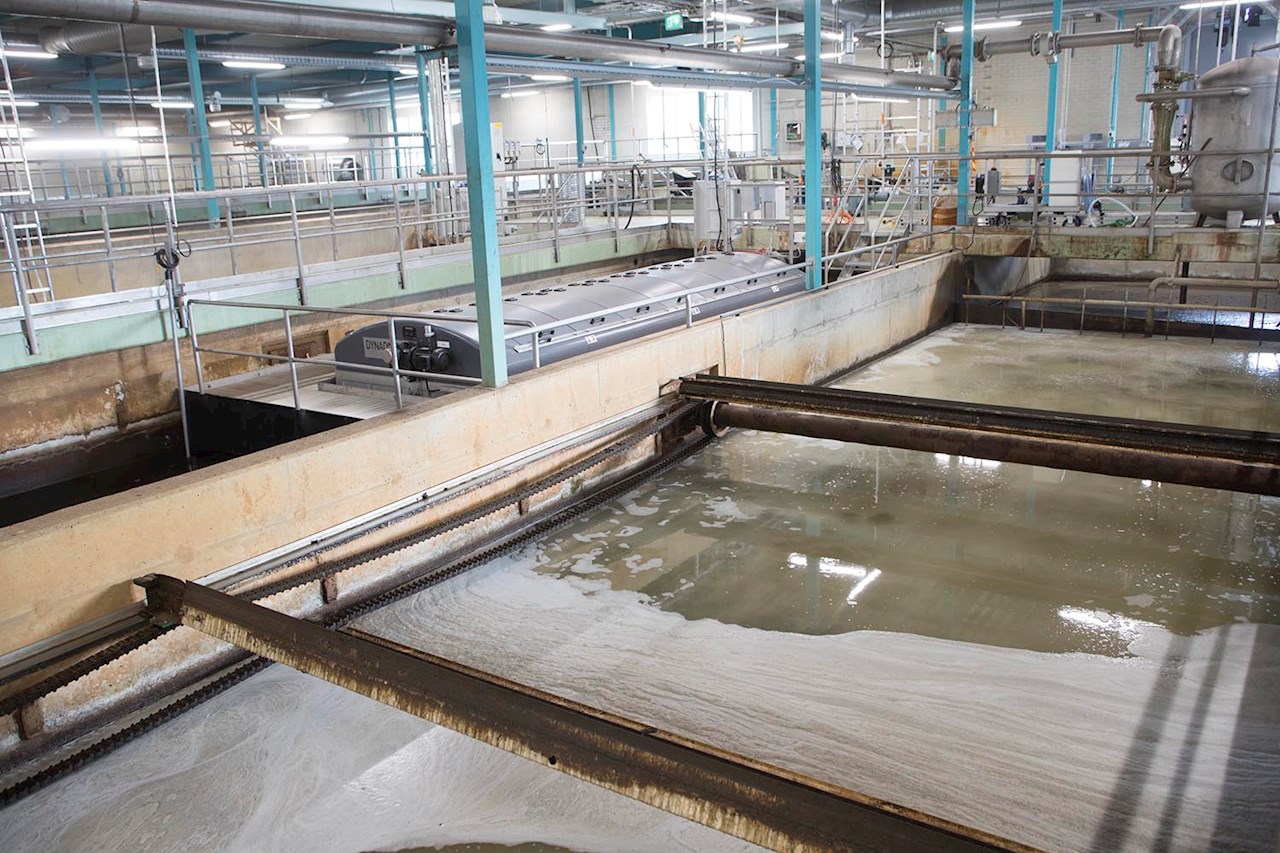

Branża wodna i ściekowa to jedna z najbardziej wymagających gałęzi przemysłu – systemy pompowe pracują nieprzerwanie, w trudnych warunkach i pod presją niezawodności, której nie można kwestionować. Operatorzy stacji uzdatniania wody i oczyszczalni ścieków od lat radzą sobie z wyzwaniami, na które tradycyjne technologie nie dają w pełni satysfakcjonujących odpowiedzi. ACQ580 to przemiennik częstotliwości, który zmienia tę sytuację – zaprojektowany specjalnie dla aplikacji wodnych i ściekowych, łączy w jednym urządzeniu inteligentne sterowanie, ochronę instalacji i realną redukcję kosztów eksploatacji.
Wyzwania eksploatacji pomp w przemyśle wodno-ściekowym

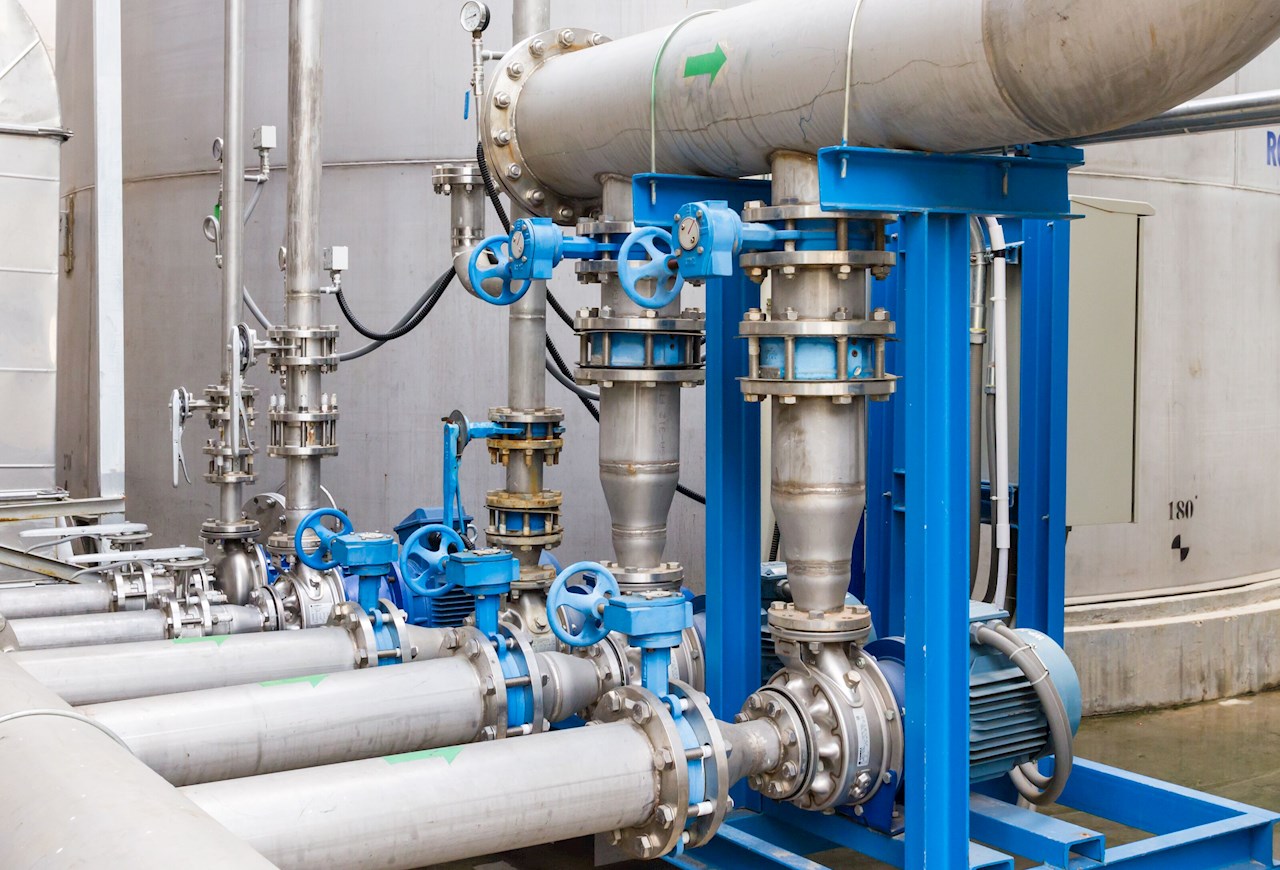

Systemy pompowe w branży wodnej i ściekowej pracują w ekstremalnie wymagających warunkach. Operatorzy stacji uzdatniania wody i oczyszczalni ścieków codziennie mierzą się z wieloma wyzwaniami, które bezpośrednio wpływają na koszty eksploatacji i niezawodność instalacji.
Podstawowy problem to zmienny pobór wody – zapotrzebowanie zmienia się diametralnie w ciągu doby. Szczyty rano i wieczorem, minimalne zużycie w nocy. Tradycyjne systemy pompowe pracują z pełną mocą niezależnie od potrzeb, marnując ogromne ilości energii, podczas gdy koszty energii elektrycznej mogą stanowić nawet 40% całkowitych kosztów operacyjnych tego typu instalacji.
Praca na sucho to poważne zagrożenie dla pompy. Obniżenie poziomu wody w źródle, niski poziom wody w zbiorniku zasilającym, zatkane filtry ssawne, zamknięte przez nieuwagę zawory po stronie wlotowej – wszystkie te sytuacje mogą doprowadzić do pracy pompy bez medium – suchobiegu. Konsekwencje tego zjawiska mogą być bardzo poważne: zniszczony wirnik, uszczelnienia, uszkodzone łożyska, wymiana pompy kosztująca dziesiątki tysięcy złotych i wielodniowy przestój instalacji.
Kawitacja to kolejne zagrożenie, z którym muszą mierzyć się operatorzy – niewidoczne zjawisko, które niszczy pompy od środka. Implodujące pęcherzyki powietrza erodują wirnik i korpus pompy, znacznie skracając jej żywotność. Problem często wykrywany jest dopiero wtedy, gdy pompa w widoczny sposób traci wydajność, a wtedy jedynym rozwiązaniem może okazać się wymiana pompy na nową.
Udary hydrauliczne podczas rozruchu potrafią uszkodzić nie tylko pompę, ale całą instalację rurociągową. Pęknięte rury, uszkodzona armatura, zalane pomieszczenia – to realne konsekwencje nieodpowiedniego sterowania w procesie rozruchu instalacji.
Drgania o częstotliwościach rezonansowych prowadzą do uszkodzeń elementów układu takich jak pompy, zawory, obluzowania połączeń i rozszczelnienia rurociągów, uszkodzeń fundamentów czy konstrukcji wsporczych. Dodatkowo mogą też być źródłem nadmiernego hałasu, który zwłaszcza w pompowniach zlokalizowanych w pobliżu zabudowań mieszkalnych, może być mocno niepożądany.
Nierównomierne zużycie pomp w systemach wielopompowych to kolejne z zagrożeń. Jedna pompa pracuje nieprzerwanie, pozostałe stoją bezczynnie. W rezultacie komponenty pracującej pompy ulegają nadmiernemu zużyciu co skutkuje koniecznością częstych napraw, pozostałe pompy wymagają dodatkowych procedur rozruchowych po długim postoju.
Inny problem to brak czasu na konserwację prewencyjną – operatorzy reagują na awarie zamiast im zapobiegać. Awarie zdarzają się w najmniej oczekiwanym momencie, często w weekendy czy święta, generując koszty interwencji serwisowych i przestojów.
Warto wspomnieć jeszcze o tradycyjnym sterowaniu zaworem dławiącym – to technologia z przeszłości, ale wciąż obecna w wielu instalacjach. Pompa pracuje z pełną mocą, a nadmiar ciśnienia jest dławiony na zaworze regulacyjnym. To jak jazda samochodem z wciśniętym pedałem gazu i jednoczesnym hamowaniem – nieefektywna, kosztowna i niszcząca urządzenia.
Na wszystkie te wyzwania ABB ma odpowiedź w postaci ACQ580 – przemiennika częstotliwości zaprojektowanego specjalnie dla aplikacji wodnych i ściekowych.
Przemiennik stworzony dla aplikacji wodnych i ściekowych

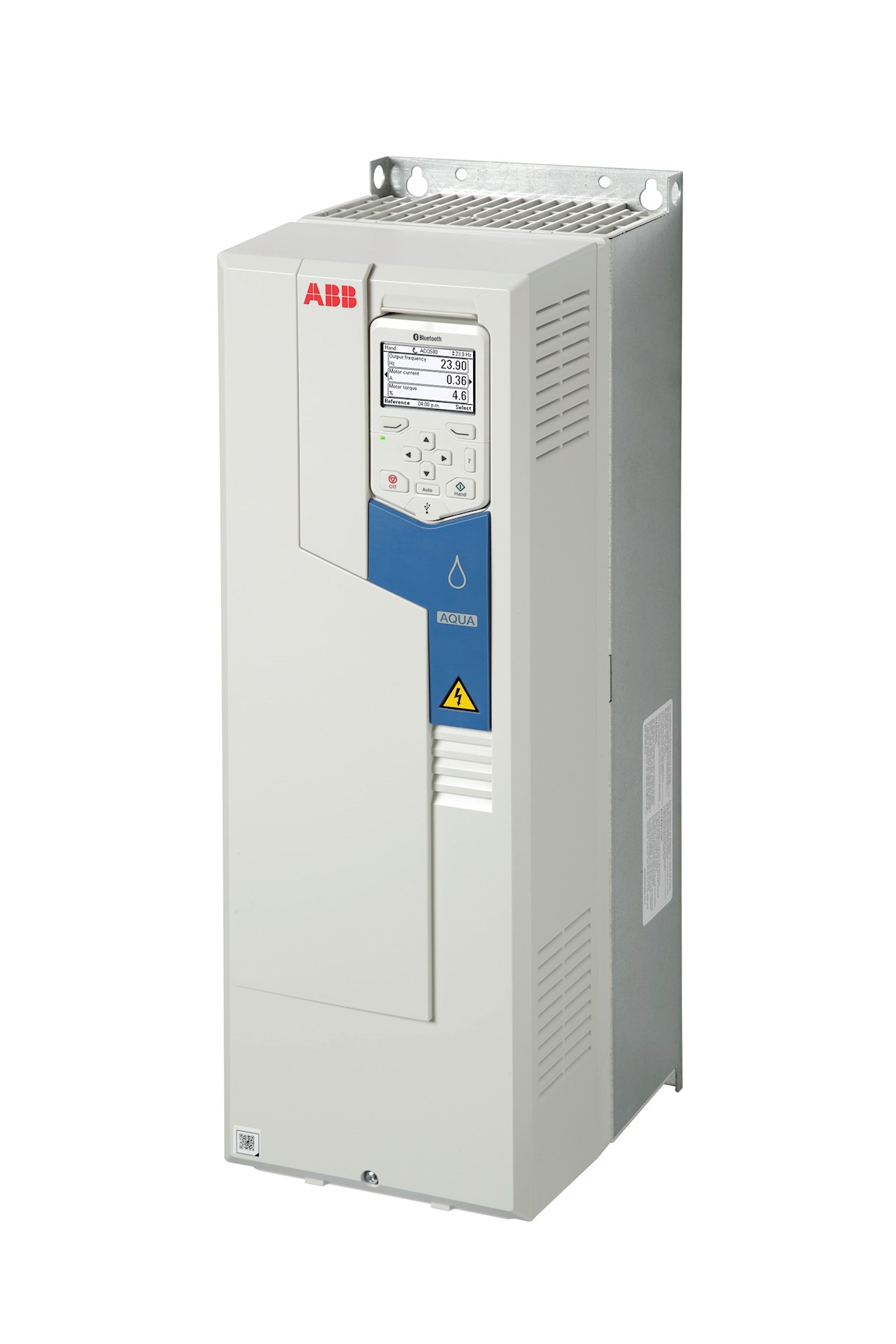

Przemiennik częstotliwości ABB ACQ580 to specjalistyczne rozwiązanie dedykowane do aplikacji wodno-ściekowych, które nie tylko steruje pompą – optymalizuje całą instalację, chroni urządzenia i generuje realne oszczędności. To odpowiedź na wszystkie wyzwania operatorów systemów pompowych, w jednym, gotowym do pracy urządzeniu.
Rewolucja energetyczna – koniec z marnotrawstwem energii
Sterowanie prędkością obrotową to fundamentalna różnica między tradycyjnym a nowoczesnym podejściem do sterowana pompami. W klasycznym rozwiązaniu pompa pracuje ze stałą prędkością, niezależnie od rzeczywistego zapotrzebowania. Regulacja odbywa się przez dławienie na zaworze – energia elektryczna jest pobierana przez silnik napędzający pompę, a następnie tracona na zaworze, którego zadaniem jest ograniczenie ciśnienia lub przepływu w rurociągu.
ACQ580 zmienia zasady gry. Przemiennik płynnie reguluje prędkość obrotową silnika dostosowując wydajność pompy do rzeczywistego zapotrzebowania. Gdy potrzebne jest 50% przepływu, pompa pracuje przy 50% obrotów. Ale nie oznacza to, że pobierane jest tylko 50% mocy z sieci. Zgodnie z prawami powinowactwa dla pomp (affinity laws), moc pobierana przez pompę zmienia się proporcjonalnie do sześcianu prędkości obrotowej. Oznacza to, że przy 50% prędkości pompa pobiera tylko 12,5% mocy znamionowej. Zatem redukcja prędkości o połowę daje oszczędność energii rzędu 87,5%. Oszczędności płynące ze zmiany sterowania wydajnością pompy na regulację jej prędkości już przy niewielkich mocach mogą być liczone w dziesiątkach a nawet setkach tysięcy złotych rocznie. Sama inwestycja w przemiennik częstotliwości w takim układzie zwykle zwraca się w kilka miesięcy. Dodatkowymi zaletami takiego sterowania są też:
- Możliwość rezygnacji z zaworów regulacyjnych – uproszczenie układu, a co za tym idzie niższe koszty konserwacji armatury
- Mniejsze obciążenie mechaniczne pompy i całego układu mechanicznego
- Cichsza praca przy niższych obrotach – co może być szczególnie istotne w pompowniach miejskich zlokalizowanych blisko zabudowań mieszkalnych
Inteligentne zarządzanie wieloma pompami

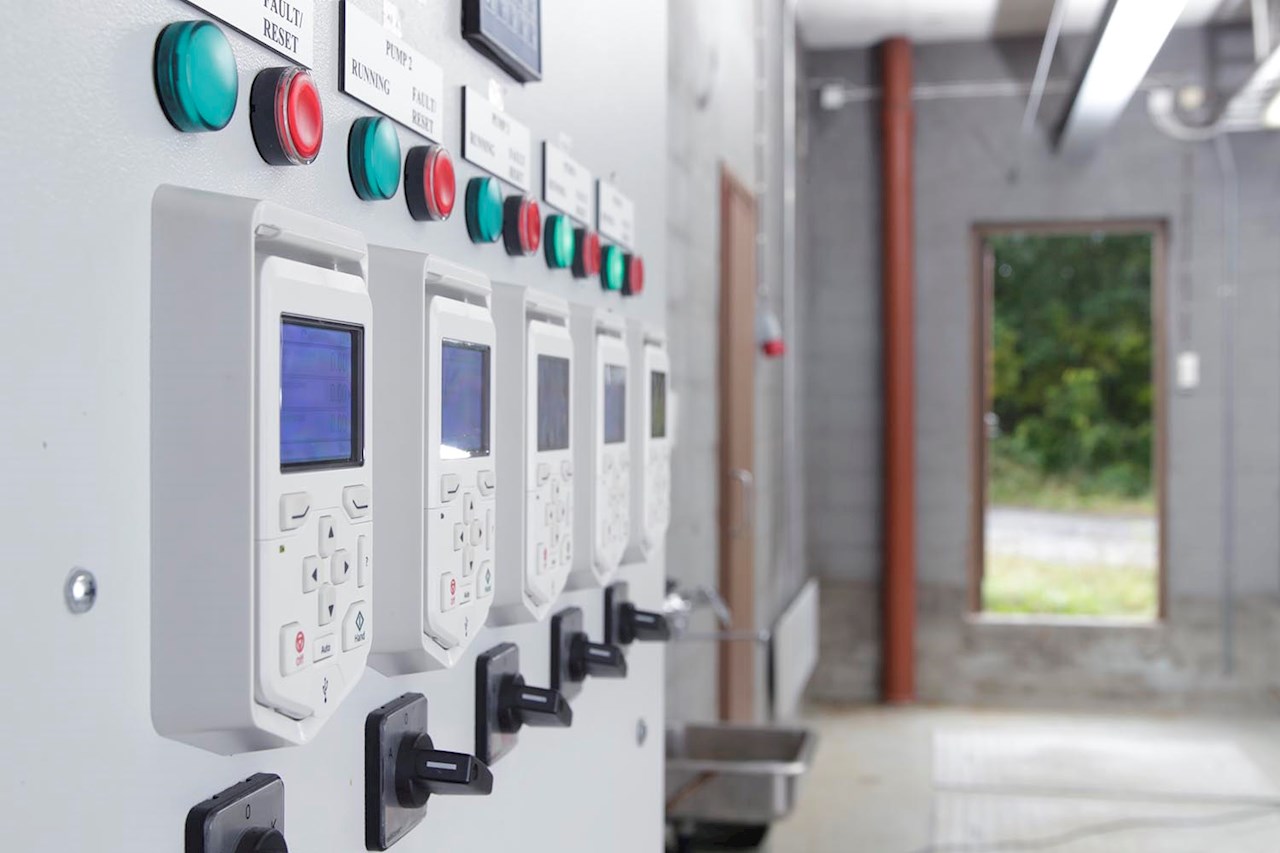

Program inteligentnego sterowania pompami (Intelligent Pump Control - IPC) to kluczowa funkcjonalność przemiennika ACQ580. Umożliwia on automatyczne sterowanie nawet 8 pompami jednocześnie, racjonalnie rozdzielając obciążenie i równomiernie rozkładając czas pracy. System analizuje zapotrzebowanie w czasie rzeczywistym i decyduje, ile pomp powinno pracować oraz która z nich powinna zostać uruchomiona. Dla użytkownika oznacza to równe zużycie wszystkich pomp w systemie, wydłużenie ich żywotności i znaczną redukcję kosztów konserwacji. System automatycznie zarządza kolejnością włączania pomp, eliminując ręczne przełączanie i ryzyko błędu ludzkiego. Zapobiega to sytuacji, że jedna pompa pracuje nieprzerwanie, a pozostałe nie są używane lub pracują tylko sporadycznie.
Automatyczne przełączanie pomp zapewnia, że każda pompa pracuje podobną liczbę godzin. To nie tylko równomierny podział obciążenia, ale przede wszystkim przewidywalne koszty konserwacji i możliwość planowania wymian zamiast reagowania na nagłe awarie.
Bezczujnikowe obliczanie przepływu pozwala w wielu miejscach wyeliminować potrzebę używania kosztownych przepływomierzy. ACQ580 kalkuluje wydajność pompy w czasie rzeczywistym na podstawie parametrów elektrycznych i charakterystyki pompy. Pozwala to zrezygnować z kosztownych przepływomierzy, oszczędzić na ich konserwacji i kalibracji. Dodatkowo, wszędzie tam, gdzie do tej pory nie było zainstalowanych przepływomierzy ACQ580 otwiera drogę do monitorowania przepływu medium bez ponoszenia dodatkowych kosztów.
Kompleksowa ochrona – dłuższa żywotność pompy
Ochrona przed pracą na sucho (suchobiegiem) to funkcja, która może uratować pompę przed całkowitym zniszczeniem. System automatycznie wykrywa brak tłoczonego medium analizując pobór mocy i charakterystykę pracy pompy oraz pozwala na jej natychmiastowe zatrzymanie zanim dojdzie do uszkodzenia wirnika, łożysk czy uszczelnienia mechanicznego. Skutkuje to eliminacją przestojów, brakiem kosztownych napraw pompy sięgających często dziesiątek tysięcy złotych i pewnością ciągłości pracy instalacji.
Kontrola antykawitacyjna to unikalna funkcja ACQ580, która wykrywa i zapobiega niszczącemu zjawisku kawitacji. Przemiennik analizuje pracę pompy, wykrywając charakterystyczne wibracje i zmiany poboru mocy sygnalizujące kawitację. Program automatycznie dostosowuje parametry pracy, chroniąc wirnik i korpus pompy przed erozją. Oznacza to znaczne wydłużenie żywotności pompy, oszczędności na wymianie części i utrzymanie pełnej wydajności przez cały okres eksploatacji.
Łagodne napełnianie rurociągu (Soft Pipe Fill) eliminuje niszczące udary hydrauliczne podczas rozruchu. Funkcja delikatnie napełnia pusty rurociąg, stopniowo zwiększając ciśnienie według zaprogramowanej krzywej. Dla użytkownika oznacza to bezpieczny rozruch po konserwacji, ochronę armatury i rurociągów przed uszkodzeniem, mniej awarii instalacji i dłuższą żywotność całego systemu.
Ochrona ciśnieniowa na wlocie i wylocie pompy monitoruje ciśnienie w systemie, zapobiegając przekroczeniu maksymalnych wartości. Chroni to nie tylko pompę, ale całą instalację przed uszkodzeniem. Automatyczne ograniczenie prędkości przy zbliżaniu się do granicznych wartości ciśnienia zapewnia bezpieczeństwo całego układu hydraulicznego, nie tylko pompy.
Funkcja pomijania częstotliwości krytycznych (Skip Frequencies) chroni instalację przed destrukcyjnymi rezonansowymi drganiami mechanicznymi. Każda instalacja pompowa ma charakterystyczne częstotliwości rezonansowe – punkty, w których nawet niewielkie wymuszenie powoduje silne drgania całego układu: pompy, rurociągów, fundamentu czy konstrukcji wsporczych. ACQ580 pozwala zdefiniować do 10 zakresów częstotliwości, które przemiennik automatycznie omija podczas pracy. Eliminacja nadmiernych drgań znacznie wydłuża żywotność komponentów mechanicznych układu. Dodatkowym atutem jest redukcja hałasu co jest kluczowe w pompowniach miejskich. Funkcja jest szczególnie istotna w instalacjach z długimi odcinkami rurociągów, gdzie rezonans może prowadzić do uszkodzeń mechanicznych, pęknięć spawów czy poluzowania kołnierzy.
Dodatkowa oszczędność energii
Poza wcześniej opisanymi oszczędnościami płynącymi z samego zastosowania regulacji wydajności pompy, ACQ580 umożliwia dodatkowe działania, które pozwolą na dalsze oszczędności energii.
Wbudowana w przemiennik zaawansowana regulacja PID precyzyjnie utrzymuje zadane ciśnienie lub przepływ bez nadzoru zewnętrznego PLC, dostosowując prędkość pompy do rzeczywistego zapotrzebowania w każdej sekundzie. Pompa nie pracuje z pełną mocą, gdy nie jest to potrzebne – a to często większość czasu pracy. Korzyści to niższe rachunki za energię, znacznie cichsza praca (ważne w pompowniach miejskich), mniejsze zużycie mechaniczne i dłuższa żywotność. Dodatkowym atutem wbudowanego w przemiennik PLC jest też uproszczenie układu po stronie automatyki.
Algorytm trybu uśpienia (Sleep function) pozwala na całkowite wyłączenie pompy, jeśli wyliczona przez algorytm PID wartość wysterowania jest poniżej zadanego progu. Zapobiega to pracy pompy w warunkach, w których jej wydajność będzie minimalna, lub też pomimo jej działania, realny przepływ medium nie będzie już generowany. Funkcja znajduje zastosowanie w sytuacjach niskiego poboru wody, typowo w godzinach nocnych, pozwalając systemowi automatycznie przejść w tryb uśpienia, oszczędzając energię. Gdy zapotrzebowanie wzrasta – na przykład podczas porannego szczytu – funkcja natychmiastowo przywraca pełną wydajność pompy.
Automatyczna konserwacja

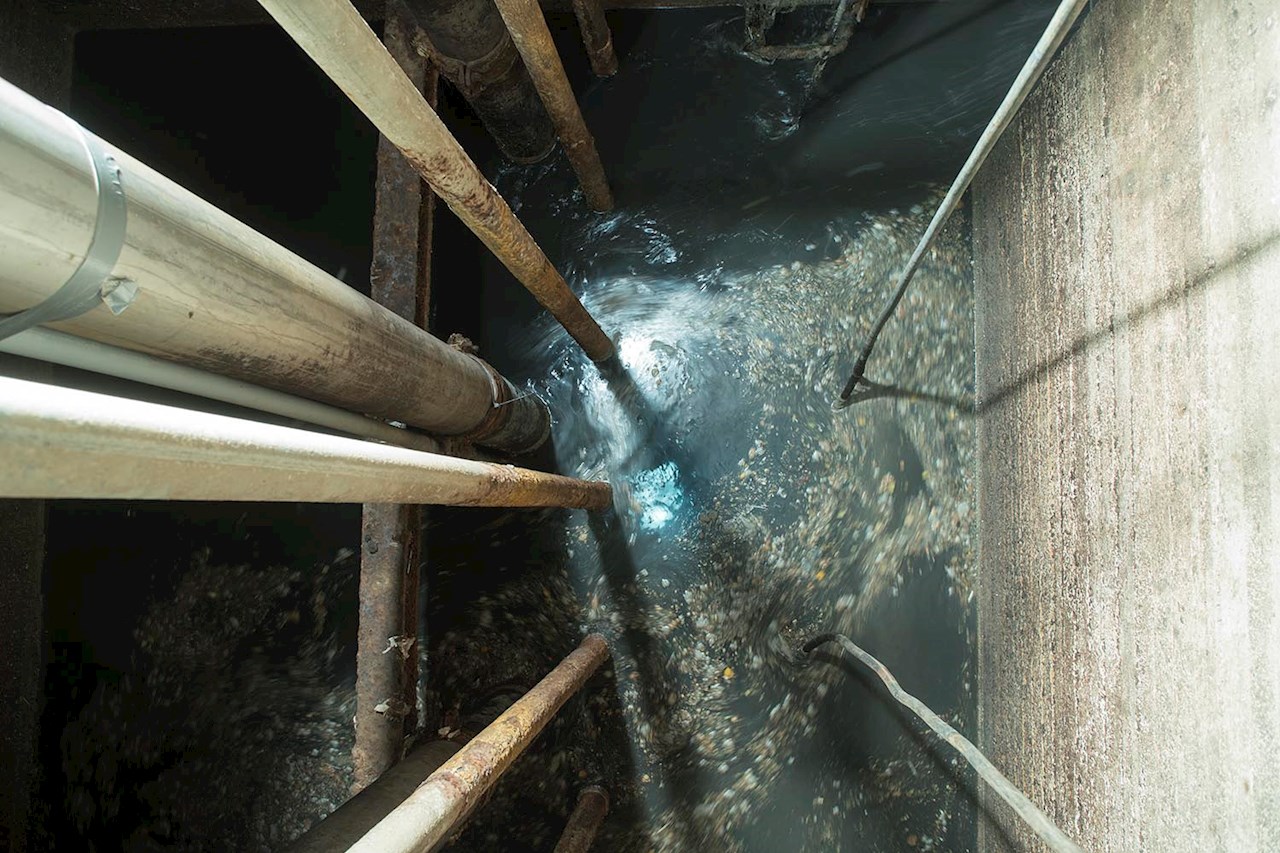

Funkcja samoczyszczenia pompy automatycznie uruchamia cykle czyszczące, zapobiegając osadzaniu się zanieczyszczeń, tworzeniu kamienia i narośli biologicznych – szczególnie istotne jest to w aplikacjach ściekowych. Programowalne interwały czyszczenia dostosowane mogą być do specyfiki instalacji i pompy. Bieżące usuwanie zanieczyszczeń z pompy oznacza mniej ręcznych interwencji, stałą wydajność pompy przez cały okres między przeglądami, niższe koszty konserwacji, a także mniej czasu poświęcone na gruntowne czyszczenie pompy podczas przeglądu, zatem wyższą jej dostępność.
Ochrona przed nadmiernym przełączaniem zapobiega zbyt częstemu uruchamianiu i zatrzymywaniu pompy, które są główną przyczyną przedwczesnego mechanicznego zużycia silnika i pompy. System inteligentnie zarządza włączeniami, utrzymując minimalny odstęp między cyklami. Rezultatem jest znaczne wydłużenie żywotności silnika, mniej awarii łożysk i uszczelnień, znacząco niższe koszty eksploatacji. Dodatkowo, rampy startu i zatrzymania jakie można ustawić w przemienniku pozwalają na łagodny rozruch i zatrzymanie instalacji. Zapobiegając udarom mechanicznym w układzie chronią pompę, silnik, rurociągi i armaturę.
Diagnostyka, która oszczędza czas i pieniądze

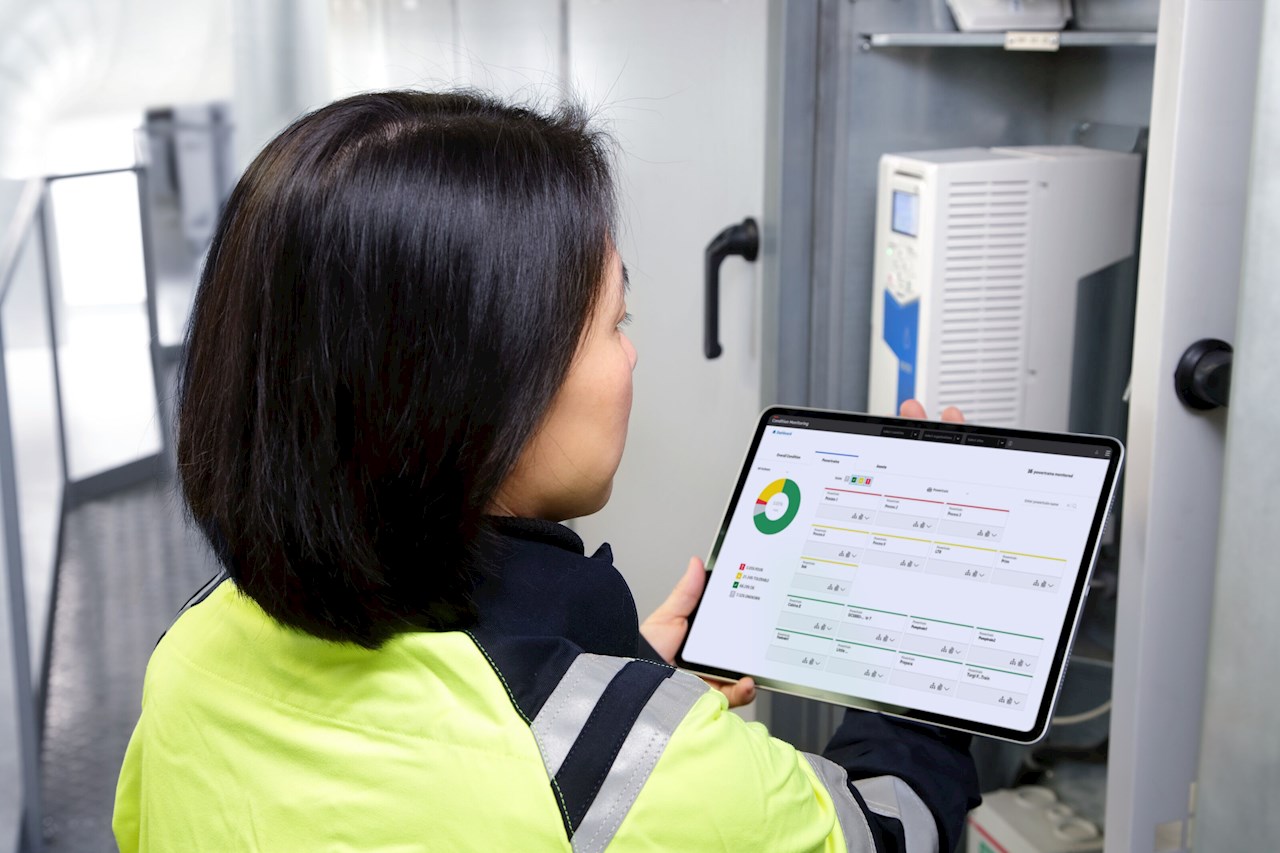

Zaawansowany system diagnostyczny na bieżąco monitoruje wydajność pompy, wykrywając problemy zanim staną się kosztownymi awariami. Spadek wydajności, nietypowe wibracje, zmiany w charakterystyce pracy – wszystko może zostać zarejestrowane i przeanalizowane. Historia alarmów i szczegółowe kody błędów pozwalają szybko zidentyfikować przyczynę problemu, często bez konieczności demontażu pompy. Oznacza to krótsze przestoje, szybsze naprawy dzięki precyzyjnej diagnostyce, możliwość planowania konserwacji prewencyjnej opartej o realny stan urządzeń zamiast reagowania na awarie. Pozwala to lepiej przewidywać koszty serwisu oraz zwiększyć dyspozycyjność instalacji.
Jedno urządzenie – kompletne rozwiązanie

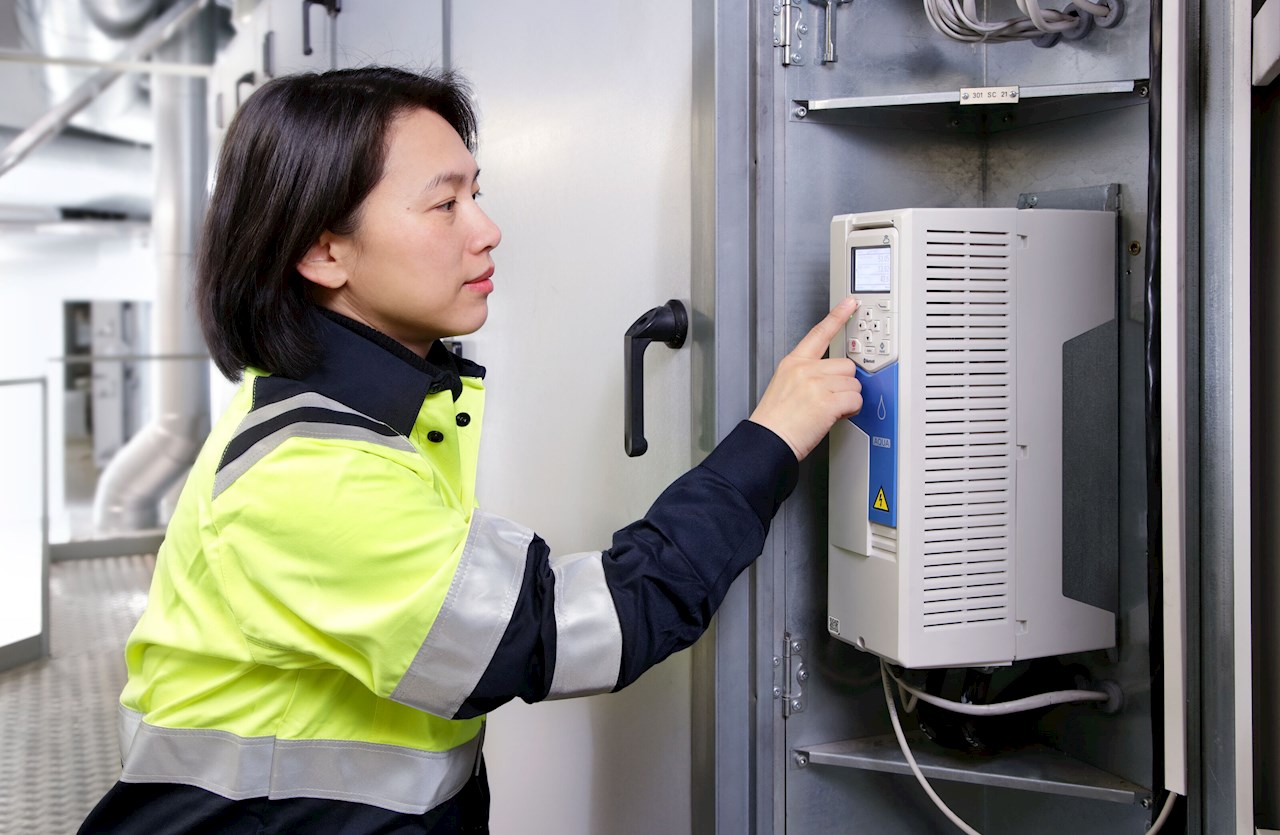

ACQ580 to nie tylko przemiennik – to kompleksowy system zarządzania pompownią. Wszystkie funkcje są wbudowane, gotowe do użycia po prostej konfiguracji z asystentem uruchomieniowym. Nie potrzebujesz dodatkowych sterowników PLC, czujników przepływu, systemów nadzoru czy modułów ochronnych. Jeden przemiennik zastępuje wiele urządzeń, oszczędzając miejsce w szafie, czas instalacji i koszty całego projektu.
ACQ580 – inteligencja, która się zwraca. Zwykle w mniej niż rok.
