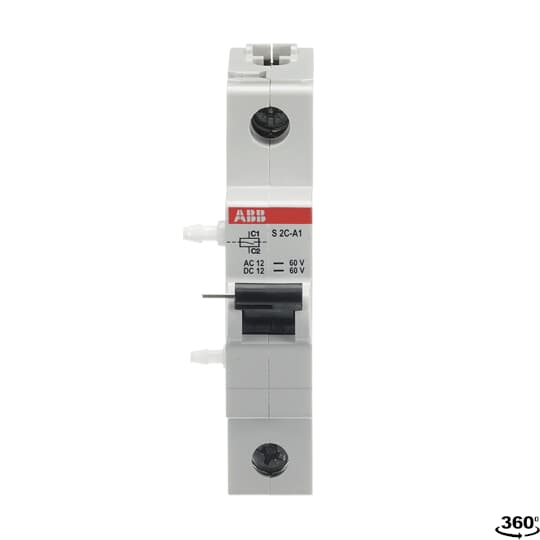

S2C-A1

Allgemeine Informationen

  • Typ:
    S2C-A1
  • Bestellnummer:
    2CDS200909R0001
  • EAN:
    4016779570992
  • Beschreibung:
    S2C-A1 Arbeitsstromauslöser
  • Langbeschreibung:
    Zur Fernauslösung (Abschaltung) des Sicherungsautomaten, mit Selbstunterbrechung innerhalb 10 ms. Geeignet für Sicherungsautomaten der Baureihe S200, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter der Baureihe SD200.
    Der Arbeitsstromauslöser besitzt eine Relais-Spule mit einem integrierten Kontakt, der nach Auslösung z.B. des Sicherungsautomaten die Spule von der Betätigungsspannung trennt, es fließt daher auch bei dauernd anliegender Betätigungsspannung kein weiterer Strom.

Kategorien

  • S2C-A1 - image 0
  • S2C-A1 - image 1
  • S2C-A1 - image 2

Technische Daten

  • Normen:
    CSA 22.2 No. 235
    UL 1077
  • Funktion:
    Arbeitsstromauslöser
  • Geeignet für:
    S200
    S200M
    S200P
    S200S
    S200 MT
    S200 MUC
    S300P
    DS200AC
    DS200A
    DS200MAC
    DS200MA
  • Geeignet für Produktklasse:
    Miniature Circuit Breaker
    Residual Current Device
  • Verlustleistung:
    0 W

Umwelt

  • RoHS Status:
    nach EU Richtlinie 2011/65/EC
  • SCIP:
    4906475e-2b37-45cb-918c-db295dd155a2 Deutschland (DE)
  • REACH Erklärung:
    9AKK107492A1906

Abmessungen

  • Breite des Produkts:
    17.5 mm
  • Höhe des Produkts:
    85 mm
  • Tiefe des Produkts:
    69 mm
  • Nettogewicht:
    0.133 kg

Verpackungsinformationen

  • Menge Verpackungseinheit 1:
    Blister 1 Stück
  • Breite Verpackungseinheit 1:
    28 mm
  • Höhe Verpackungseinheit 1:
    105 mm
  • Länge Verpackungseinheit 1:
    80 mm
  • Bruttogewicht Verpackungseinheit 1:
    0.138 kg
  • EAN Verpackungseinheit 1:
    4016779570992
  • Menge Verpackungseinheit 2:
    50 Stück
  • Breite Verpackungseinheit 2:
    820 mm
  • Höhe Verpackungseinheit 2:
    560 mm
  • Länge Verpackungseinheit 2:
    1200 mm
  • Bruttogewicht Verpackungseinheit 2:
    7 kg
  • EAN Verpackungseinheit 2:
    4016779946124

Bestelldaten

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080
  • E-Nummer (Finnland):
    3210837
  • E-Nummer (Schweden):
    2102510
  • Herkunftsland:
    Deutschland (DE)

Zertifikate und Deklarationen

Beliebte Downloads

Klassifizierungen

  • ETIM 7:
    EC001286 - Zusatzeinrichtung für Reiheneinbaugeräte
  • ETIM 8:
    EC001286 - Zusatzeinrichtung für Reiheneinbaugeräte
  • EPLAN Katalogbaum:
    Elektrotechnik / Schutzeinrichtungen / Allgemeine
  • EPLAN Funktionsdefiniton:
    Sicherungsautomat / Grafik / Grafik C1_C2
  • WEEE Kategorie:
    5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
  • WEEE B2C / B2B:
    B2B
  • CN8:
    8536 50 80
  • UNSPSC:
    39121614
  • eClass:
    V11.0 : 27143502
  • IDEA Granular Category Code (IGCC):
    4879 >> Shunt release (for power circuit breaker)
  • Kennbuchstabe (elektrische Betriebsmittel):
    Q
