Produktinformationen für: DS204 A-B63/0.03

Hier finden Sie das Datenblatt sowie die zum Produkt gehörende Dokumentation. Für weitere Informationen nutzen Sie bitte das Kontaktformular am Ende dieser Seite.

Drucken…
PDF erstellen…
Datenblatt
Downloads

DS204 A-B63/0.03

Allgemeine Informationen

  • Typ:
    DS204 A-B63/0.03
  • Bestellnummer:
    2CSR254101R1635
  • EAN:
    8012542860402
  • Beschreibung:
    DS204 A-B63/0.03 FI/LS-Kombination
  • Langbeschreibung:
    FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS200 fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS200 Typ A ist 2-/4-polig geschützt (LS), 2-/4-polig schaltend.

Kategorien

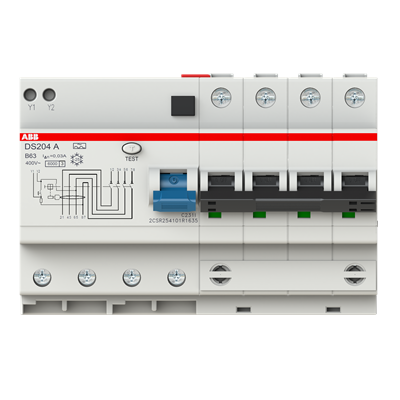

  • DS204 A-B63/0.03 - image 0
+
–

Zubehör

Bestellnummer Beschreibung Typ Menge Mengeneinheit
2CDS200909R0001
 S2C-A1 Arbeitsstromauslöser S2C-A1 1 Stück
2CDS200909R0002
 S2C-A2 Arbeitsstromauslöser S2C-A2 1 Stück
2CDS200912R0001
 S2C-H6R Hilfskontakt S2C-H6R 1 Stück
2CDS200922R0001
 S2C-S/H6R Signalkontakt / Hilfsschalter S2C-S/H6R 1 Stück
2CDS200946R0001
 S2C-H6-11R Hilfskontakt S2C-H6-11R 1 Stück
2CDS200946R0002
 S2C-H6-20R Hilfskontakt S2C-H6-20R 1 Stück
2CDS200946R0003
 S2C-H6-02R Hilfskontakt S2C-H6-02R 1 Stück
2CSS200911R0002
 S2C-UA 24 AC Unterspannungsauslöser S2C-UA 24 AC 1 Stück
2CSS200911R0003
 S2C-UA 48 AC Unterspannungsauslöser S2C-UA 48 AC 1 Stück
2CSS200911R0004
 S2C-UA 110 AC Unterspannungsauslöser S2C-UA 110 AC 1 Stück
2CSS200911R0005
 S2C-UA 230 AC Unterspannungsauslöser S2C-UA 230 AC 1 Stück
2CSS200911R0006
 S2C-UA 400 AC Unterspannungsauslöser S2C-UA 400 AC 1 Stück
2CSS200998R0001
 S2C-BP Mechanischer Auslöser S2C-BP 1 Stück

Technische Daten

  • Normen:
    IEC/EN 60947-2
    IEC/EN 61009-1
  • Auslösecharakteristik:
    B
  • Fehlerstromart:
    Typ A
  • Bemessungsspannung (Ur):
    400 V AC
  • Bemessungsbetriebsspannung:
    400 V AC
  • Bemessungsstrom (In):
    63 A
  • Bemessungsfehlerstrom:
    30 mA
  • Bemessungsschaltvermögen:
    (400 V AC) 6 kA
  • Bemessungs-Grenzkurzschlussausschaltvermögen (Icu):
    (400 V AC) 10 kA
  • Maximales Ausschaltvermögen:
    6 kA
  • Bemessungsfrequenz (f):
    50 … 60 Hz
  • Verlustleistung:
    28.2 W
  • Einspeisung:
    Beliebig
  • Elektrische Lebensdauer:
    10000 Zyklen
  • Anzahl Pole:
    4
  • Anzahl geschützter Pole:
    4
  • Anzahl Fehlerspannungsschutzschalter:
    1
  • Zeitverzögerung FI:
    unverzögert
  • Position des N-Leiters:
    Rechts
    Links
  • Auslösertyp:
    B
  • Optionen:
    keine
  • Zubehör anbaubar:
    Ja
  • Anschlussmöglichkeit:
    Sammelschiene 10 mm²
    starr 25 ... 25 mm²
    flexibel 25 ... 25 mm²

Umwelt

  • Umgebungstemperatur:
    (Betrieb) -25 ... +55 °C
    (Lagerung) -40 ... +70 °C
  • Vibrationsfestigkeit nach IEC/EN 60068-2-6:
    0,1 mm oder 1g, 20 Zyklen 5 … 150 … 5 Hz
  • Schockfestigkeit nach IEC/EN 60068-2-27:
    25g 2 Schocks 13 ms
  • RoHS Status:
    nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
  • RoHS Information:
    9AKK106713A5607
  • REACH Erklärung:
    9AKK108467A9482
  • Umweltinformationen:
    Siehe RoHS-Richtlinie
  • Konfliktmineralien Reporting Template (CMRT):
    9AKK108468A3363

Abmessungen

  • Breite des Produkts:
    105 mm
  • Höhe des Produkts:
    0.093 m
  • Tiefe des Produkts:
    69 mm
  • Nettogewicht:
    0.825 kg

Bestelldaten

  • Mindestbestellmenge:
    1 Stück
  • Menge Verpackungseinheit 1:
    Karton 1 Stück
  • Bruttogewicht Verpackungseinheit 1:
    0.885 kg

Zertifikate und Deklarationen

Installation / Montage

Hauptdokumente

Klassifizierungen

  • ETIM 8:
    EC002281 - Verteilerbaugruppe mit Kombi. FI-Schalter/Leitungsschutzsch.
  • ETIM 9:
    EC002281 - Verteilerbaugruppe mit Kombi. FI-Schalter/Leitungsschutzsch.
  • WEEE Kategorie:
    5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
  • WEEE B2C / B2B:
    B2C
  • CN8:
    85363030
  • eClass:
    V11.0 : 27400618
  • Kennbuchstabe (elektrische Betriebsmittel):
    F
