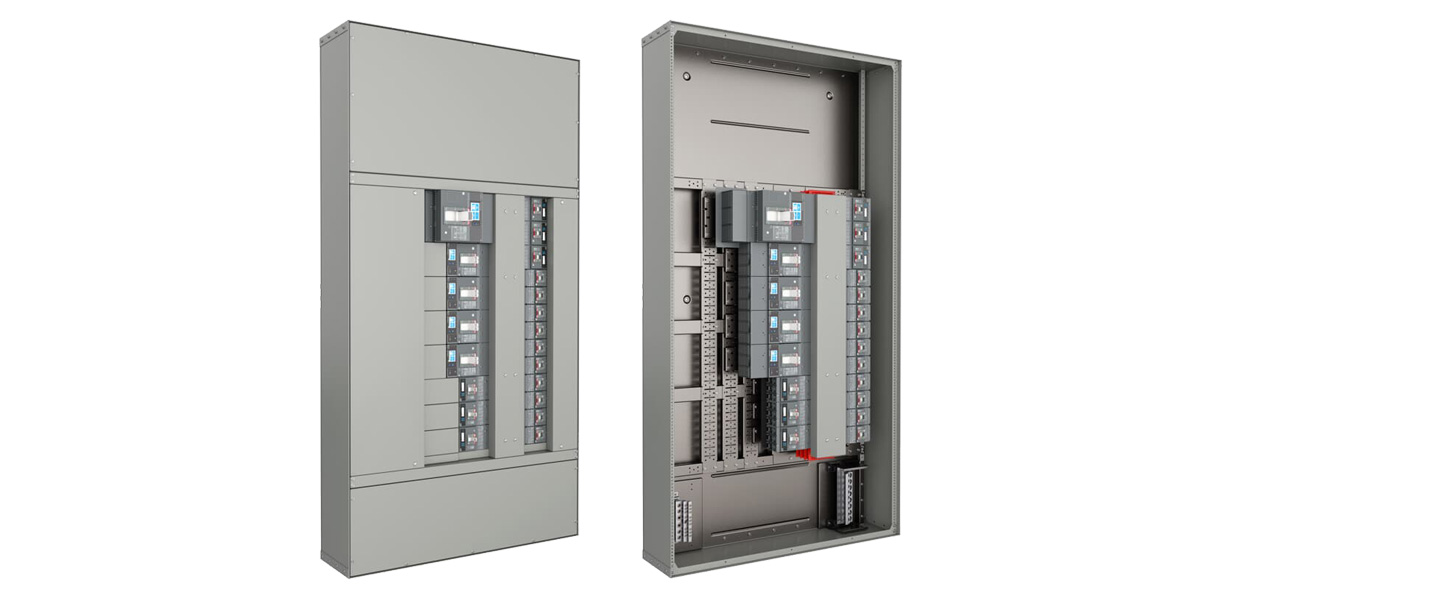

Panneaux de puissance ReliaGear neXT

neXT-Panelboard-ReliaGear-1440x600-teaser

Élevez l’innovation des panneaux de distribution électrique

Les panneaux de puissance ReliaGear neXT offrent des styles d’intérieurs enfichables et boulonnés qui favorisent une durabilité, une sécurité ainsi qu’un rendement électrique supérieurs lorsqu’utilisés dans n’importe quelle application des séries de panneaux de distribution électrique ReliaGear.

Outils et ressources Contactez-nous

Les panneaux ReliaGear neXT possèdent une conception modulaire modifiable en chantier ainsi que les disjoncteurs Tmax® XT révolutionnaires d’ABB, ce qui simplifie l’installation et l’entretien tout en améliorant l’efficacité énergétique.

Les barres omnibus réversible en chantier peut être pivotée à 180 degrés pour s’adapter aux alimentations par le haut ou par le bas, sans nécessiter de pièces supplémentaires.

La connectivité infonuagique avec compteur intégré permet l’analyse des données en temps réel, et nos équipements de mesurage intégrés combinent compteurs, des transformateurs de courant, des communications ainsi que des surcharges dans un seul module.

Avantages

Sécurité

Fonctionnement fiable sans resserrage nécessaire durant le cycle thermique

Flexibilité

Conception modifiable sur le terrain pour une personnalisation simple

Connectivité

Connectivité infonuagique pour une surveillance énergétique en temps réel

Efficacité

Soumissions et commandes simplifiés pour les systèmes et disjoncteurs

Caractéristiques

Les barres omnibus réversibles en chantier pour un changement d’alimentation par le haut ou par le bas sans pièce supplémentaire
Les disjoncteurs Tmax XT offrent des connecteurs enfichables à la barre omnibus et boulonnés au cadre métallique à l’intérieur du panneau
La connectivité infonuagique avec comptage intégré permet l’analyse des données en temps réel, disponible en option
Fonctionnalité sécuritaire pour les doigts IP20 dans certains modèles
Paramètre de déclenchement du disjoncteur ajustable dans les unités de déclenchement thermomagnétiques ou électroniques
Conception conforme aux normes sismiques

Spécifications techniques

Triphasés trois fils et triphasés quatre fils – 600 V, 480 V, 240 V, 600Y/347 V, 480Y/277 V, 208Y/120 V
200 KAIC à 240 Vca, 100 KAIC à 480 Vca et 65 kA à 600 Vca complets
Intensités nominales des colonnes de barres omnibus en cuivre classées selon la chaleur ou la densité de 600 A, 800 A, et 1 200 A
Disjoncteurs et commutateurs principaux : jusqu’à 1200 A, horizontal ou vertical
Cosses principales : 250 A – 1 200 A
Disjoncteurs de dérivation enfichables : 15 – 1 200 A
Coffrets : NEMA Type 1, 2, 3R, 4/4X, 12
