AFDD - kur tas ir īpaši svarīgs un kad tā uzstādīšana jāizsver

Elektroinstalācijas bojājumi ir viens no biežākajiem ugunsgrēku cēloņiem dzīvojamās un saimniecības ēkās [europeanfi...liance.org], [feedsnet.org] .
Daļu no šiem gadījumiem izraisa elektriskais loks, kas var veidoties bojātos vados, vaļīgos savienojumos vai citos elektroinstalācijas defektos. Atšķirībā no īsslēguma šādi bojājumi bieži attīstās nemanāmi un ilgstoši paliek neatklāti.

Tieši šādu risku samazināšanai ir paredzēta AFDD (Arc Fault Detection Device) jeb elektriskā loka aizsardzības ierīce. Tā palīdz atklāt bīstamus elektriskos lokus un atslēgt ķēdi vēl pirms bojājums var izraisīt aizdegšanos.

Tomēr AFDD nav aizsargierīce, kas automātiski jāuzstāda katrā elektroķēdē. Vislielāko ieguvumu tā sniedz noteiktās situācijās, kur elektriskā loka veidošanās risks un iespējamās sekas ir īpaši nozīmīgas.

Aplūkosim, kur AFDD uzstādīšana ir īpaši ieteicama, kad tās izmantošana var nebūt prioritāra un kā izvērtēt nepieciešamību elektroinstalācijas projektēšanas vai modernizācijas laikā.

Pirmais solis ir pieņemt lēmumu: kur AFDD aizsardzība sniedz lielāko ieguvumu?

AFDD nav universāls risinājums visiem gadījumiem. Tā ir mērķtiecīga aizsardzība tur, kur elektriskais loks var radīt nopietnus bojājumus. Visvairāk par to ir vērts domāt vietās, kur vienlaikus sastopami trīs riska faktori:

- viegli uzliesmojoša vide vai konstrukcijas;
- mehāniski noslogoti kabeļi;
- iespēja, ka bojājums ilgstoši paliks nepamanīts.

Runa nav par visu ķēžu aizsardzību par katru cenu. Svarīgi ir aizsargāt tieši tās ķēdes, kurās risks ir visaugstākais.

Moduļu mājās un koka ēkās, bēniņos un mansardos

AFDD (elektriskā loka aizsardzības ierīce) ir īpaši ieteicama koka mājās, guļbūvēs, vasarnīcās un citās ēkās, kur elektroinstalācija atrodas tuvu degtspējīgiem materiāliem.

Tas attiecas ne tikai uz koka mājām un guļbūvēm, bet arī uz bēniņiem, mansardiem un citām vietām, kur elektroinstalācija ierīkota koka konstrukcijās vai to tuvumā.

Tipiski piemēri:
- koka ēkas;
- guļbūves;
- vasarnīcas;
- starpstāvu pārsegumi;
- bēniņi un mansarda telpas;
- elektroinstalācija, kas ierīkota gar koka sijām vai citām koka konstrukcijām.

center

Elektriskais loks ne vienmēr izraisa īsslēgumu vai tūlītēju aizsargierīču nostrādi. Tas var rasties bojātā vadā vai vaļīgā savienojumā un ilgstoši palikt nepamanīts, pakāpeniski sakarsējot apkārt esošos materiālus.

Īpaši bīstami tas kļūst vietās, kur tuvumā atrodas koks, plastmasa, siltumizolācija vai citi viegli uzliesmojoši materiāli. Piemēram, remonta laikā kabelī var nejauši tikt iedzīta nagla vai skrūve, savukārt bēniņos vads gadiem ilgi var atrasties zem smagām mantām. Šādi defekti ne vienmēr izraisa īsslēgumu, tādēļ tie var palikt neatklāti ilgu laiku.

Tieši šādās situācijās AFDD var sniegt būtisku papildu aizsardzību, savlaicīgi konstatējot elektrisko loku un atslēdzot ķēdi, pirms bojājuma vietā radītais karstums var izraisīt aizdegšanos.

Darbnīcas un telpas ar paaugstinātu ugunsbīstamību

AFDD ir īpaši ieteicams objektos, kuros elektroinstalācija atrodas vidē ar paaugstinātu ugunsgrēka risku. Tas attiecas uz telpām, kur tiek apstrādāti vai uzglabāti viegli uzliesmojoši materiāli, piemēram, koksne, papīrs, siens vai dažādi lauksaimniecības produkti.

Piemēram:
- galdniecības un kokapstrādes darbnīcas;
- kokzāģētavas;
- siena šķūņi un lopbarības glabātavas;
- lauksaimniecības ēkas;
- ražošanas un saimnieciskie objekti ar paaugstinātu ugunsgrēka risku.

center

Šādos objektos pat neliels elektroinstalācijas defekts var radīt ievērojamus zaudējumus. AFDD palīdz samazināt aizdegšanās risku vietās, kur uguns izplatīšanās var būt īpaši strauja.

Kontaktligzdu grupas ar bieži pieslēgtām pārvietojamām elektroiekārtām

AFDD ir īpaši ieteicams kontaktligzdu grupās, kurām regulāri tiek pieslēgtas pārvietojamas elektroiekārtas. Šādās ķēdēs kabeļi un pievienošanas vadi ir pakļauti biežai locīšanai, vilkšanai un citām mehāniskām slodzēm, kas laika gaitā var radīt izolācijas vai savienojumu defektus.

Tipisks piemērs ir pagarinātājs, ko ikdienā izmanto dārzā vai darbnīcā. Ekspluatācijas laikā tas var tikt saspiests, pārlocīts vai pārbraukts ar tehniku. Pat ja ārēji bojājumi nav redzami, izolācija vai vadītāji var būt cietuši, radot elektriskā loka veidošanās risku.

Piemēram:
- zāles pļāvēji;
- sūkņi;
- elektroinstrumenti;
- pagarinātāji;
- darbnīcu aprīkojums;
- iekārtas un ierīces, kas regulāri tiek pieslēgtas un atvienotas.

center

Telpās ar intensīvu elektroierīču lietošanu

AFDD uzstādīšana var būt īpaši lietderīga telpās, kur vienlaikus darbojas vairākas elektroierīces, piemēram, mājas birojos, darba kabinetos vai dzīvojamās istabās ar multimediju tehniku.

Telpās, kur bieži tiek izmantoti:

- pagarinātāji, adapteri un sadalītāji, kas palielina savienojumu skaitu elektroķēdē;
- kabeļi un pieslēgumi atrodas aiz mēbelēm vai citās grūti pārskatāmās vietās;
- elektroierīces ilgstoši darbojas bez pastāvīgas uzraudzības;
- pastāv risks, ka kontaktspraudņi var kļūt vaļīgi vai kabeļi var tikt bojāti.

Papildu uzmanība jāpievērš gadījumiem, kad kabeļi atrodas aiz mēbelēm vai citās grūti pieejamās vietās, kā arī tad, ja elektroierīces ilgstoši darbojas bez uzraudzības. Šādās situācijās AFDD papildina tradicionālās aizsargierīces, palīdzot identificēt bojājumus, kas ne vienmēr izraisa īsslēgumu vai strāvas noplūdi.

Telpās, kur cilvēki guļ vai kur ātra reaģēšana nav iespējama

Miega un atpūtas telpās ugunsdrošībai ir īpaša nozīme, jo iespējamie elektroinstalācijas bojājumi var palikt nepamanīti ilgāku laiku.

Tāpēc AFDD ieteicams apsvērt arī šādās vietās:
- guļamistabās;
- dienesta viesnīcās un kopmītnēs;
- viesnīcās;
- slimnīcās;
- aprūpes centros un citās ilgstošas uzturēšanās iestādēs.

Šajās telpās būtiska ir ne tikai īpašuma aizsardzība, bet galvenokārt cilvēku drošība.AFDD uzdevums ir savlaicīgi konstatēt bīstamus elektriskos lokus un atslēgt bojāto ķēdi, pirms defekts var pāraugt ugunsgrēkā. Tas nodrošina papildu laiku reaģēšanai un palīdz samazināt iespējamo apdraudējumu cilvēkiem.

Objekti ar augstu materiālo vai kultūrvēsturisko vērtību

AFDD izmantošana ir īpaši pamatota objektos, kuros ugunsgrēka radītie zaudējumi var būt neatgriezeniski, piemēram:

- muzejos;
- galerijās;
- arhīvos;
- bibliotēkās;
- kultūras pieminekļos.

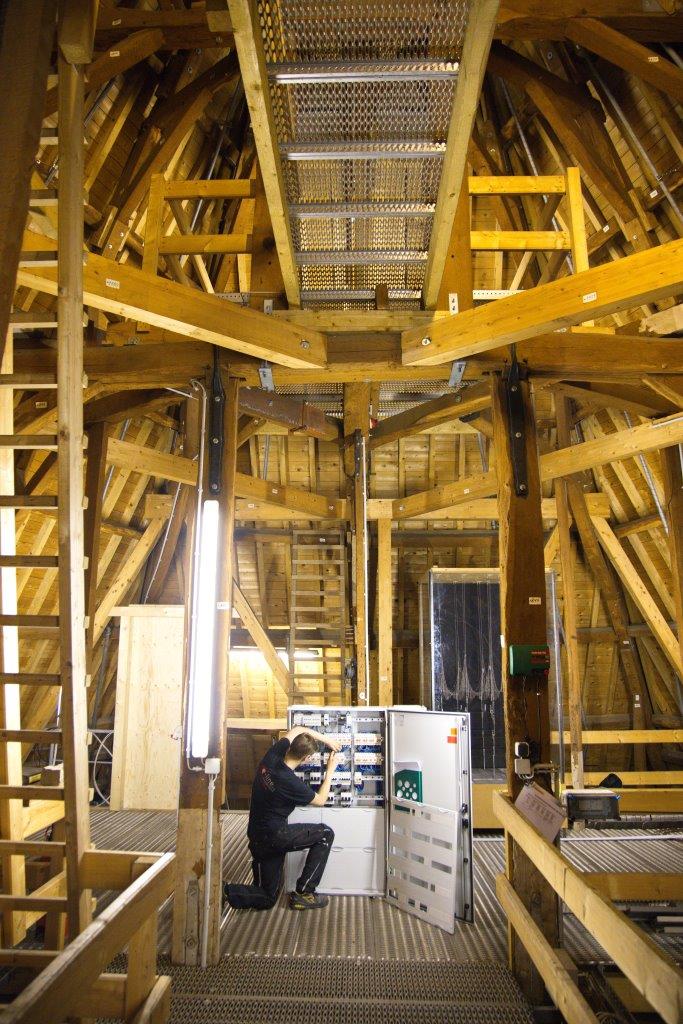

center

Šeit runa nav tikai par ēku aizsardzību. Tikpat svarīgi ir pasargāt vērtības, informāciju un kultūrvēsturisko mantojumu, ko ugunsgrēka gadījumā nebūs iespējams atjaunot vai aizstāt.

Kur AFDD nav nepieciešams uzstādīt par katru cenu

AFDD nav aizsargierīce, kas automātiski jāuzstāda katrā elektroķēdē. Tās izmantošanai jābūt pamatotai ar reālu riska novērtējumu un konkrētā objekta ekspluatācijas apstākļiem

Apgaismojuma ķēdes ar nelielu slodzi

Lai gan AFDD iespējams izmantot arī apgaismojuma ķēdēs, praksē tas ne vienmēr ir optimāls risinājums.

Jaunās elektroinstalācijās: AFDD nav obligāts apgaismojuma ķēdēs. Mūsdienu LED gaismekļiem raksturīga neliela slodze, un to ieslēgšanas brīdī var rasties īslaicīgas elektrisko parametru svārstības, kas atsevišķos gadījumos var izraisīt nevēlamu AFDD nostrādi. Jāņem vērā, ka elektriskās loka noteikšanas efektivitāte ir cieši saistīta ar ķēdes slodzi, tādēļ apgaismojuma ķēdēs praktiskais ieguvums ir ierobežots.

Renovētās elektroinstalācijās: arī atjaunotās elektroinstalācijās AFDD nav obligāts apgaismojuma ķēdēs.

Apgaismojuma ķēdēs lēmums par AFDD uzstādīšanu jāpieņem, izvērtējot konkrēto situāciju un izmantoto apgaismojuma veidu. Prioritāri AFDD jāuzstāda kontaktligzdu ķēdēs, kur ierīces praktiskais ieguvums ir vislielākais.

Objektos ar nestabiliem elektrotīkla parametriem

Atsevišķos gadījumos AFDD darbību var ietekmēt nestabili elektrotīkla parametri. Tas var būt aktuāli vietās, kur novērojami:
- sprieguma kritumi, piemēram, ieslēdzoties sūkņiem;
- paaugstināts spriegums;
- izteiktas sprieguma svārstības, darbojoties jaudīgām elektroiekārtām.

Tas nenozīmē, ka AFDD šādos objektos nav izmantojams. Tomēr pirms tā uzstādīšanas ieteicams izvērtēt elektrotīkla parametrus un konkrētā objekta ekspluatācijas apstākļus, lai izvēlētos piemērotāko aizsardzības risinājumu.

Ātrs pārskats: kad AFDD ieteicams, bet kad nepieciešama papildu izvērtēšana.

AFDD izvēle ir atkarīga no elektroinstalācijas risinājuma un jau esošajām aizsardzības ierīcēm konkrētajā elektroķēdē. Lai nodrošinātu optimālu elektrodrošību, svarīgi izvērtēt, kādas funkcijas nepieciešams papildināt.

Kas ir AFDD un kā tā darbojas?

AFDD nepārtraukti uzrauga elektroķēdi un spēj atpazīt bīstamos elektriskos lokus. Elektroinstalācijā jau tiek izmantotas dažādas aizsargierīces, taču katrai no tām ir savs uzdevums.
Automātslēdzis aizsargā pret pārslodzi un īsslēgumu, savukārt RCD (strāvas noplūdes aizsardzības ierīce) reaģē uz noplūdes strāvām, samazinot elektriskās strāvas trieciena un noteiktu ugunsgrēku risku.
AFDD papildina šīs aizsardzības funkcijas, jo tā ir paredzēta tieši elektrisko loku noteikšanai.
Atšķirībā no citām aizsargierīcēm tā analizē elektroķēdes elektrisko signālu un spēj atpazīt elektriskajam lokam raksturīgus augstfrekvences traucējumus un neregulārus impulsus. Konstatējot šādas pazīmes, AFDD automātiski atslēdz attiecīgo ķēdi vēl pirms bojājuma vietā radītais karstums var izraisīt aizdegšanos.

Tādējādi AFDD nav tradicionālo aizsargierīču aizstājējs, bet gan papildu aizsardzības līmenis, kas palīdz atklāt tādus bojājumus, kurus automātslēdzis vai RCD ne vienmēr spēj savlaicīgi konstatēt.

Lai nodrošinātu uzticamu darbību, AFDD regulāri veic pašpārbaudi. Ierīce ir aprīkota arī ar testēšanas pogu, kas ļauj pārbaudīt tās darbspēju.

ABB AFDD ierīcēs darbības stāvokli papildus norāda LED indikators: zaļa gaisma apzīmē normālu darbību, mirgojoša sarkana gaisma signalizē par konstatētu elektrisko loku vai citu bojājumu, bet nodzisusi gaisma norāda, ka ķēde ir atslēgta.

Kādu AFDD izvēlēties?

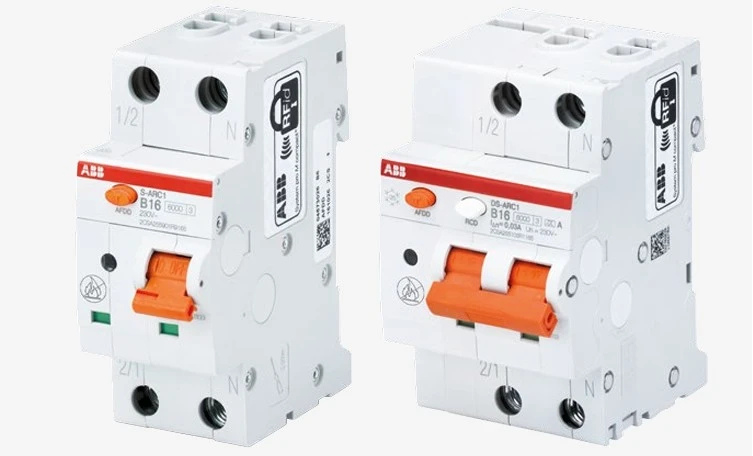

AFDD ar automātslēdzi, šis risinājums vienā ierīcē nodrošina:
- aizsardzību pret elektriskā loka bojājumiem;
- aizsardzību pret pārslodzi;
- aizsardzību pret īsslēgumu.

Parasti to izvēlas elektroķēdēm, kur aizsardzība pret noplūdes strāvām jau ir nodrošināta ar atsevišķu diferenciālās strāvas aizsardzības slēdzi (RCD).

AFDD ar RCD un automātslēdzi, kombinētais risinājums apvieno vairākas būtiskas aizsardzības funkcijas:
- aizsardzību pret elektrisko loku;
- aizsardzību pret pārslodzi;aizsardzību pret īsslēgumu;
- aizsardzību pret noplūdes strāvām.

Šajā ierīcē ir integrētas AFDD, automātslēdža un RCD funkcijas, nodrošinot visaptverošu aizsardzību un vienkāršojot elektroinstalācijas risinājumu.

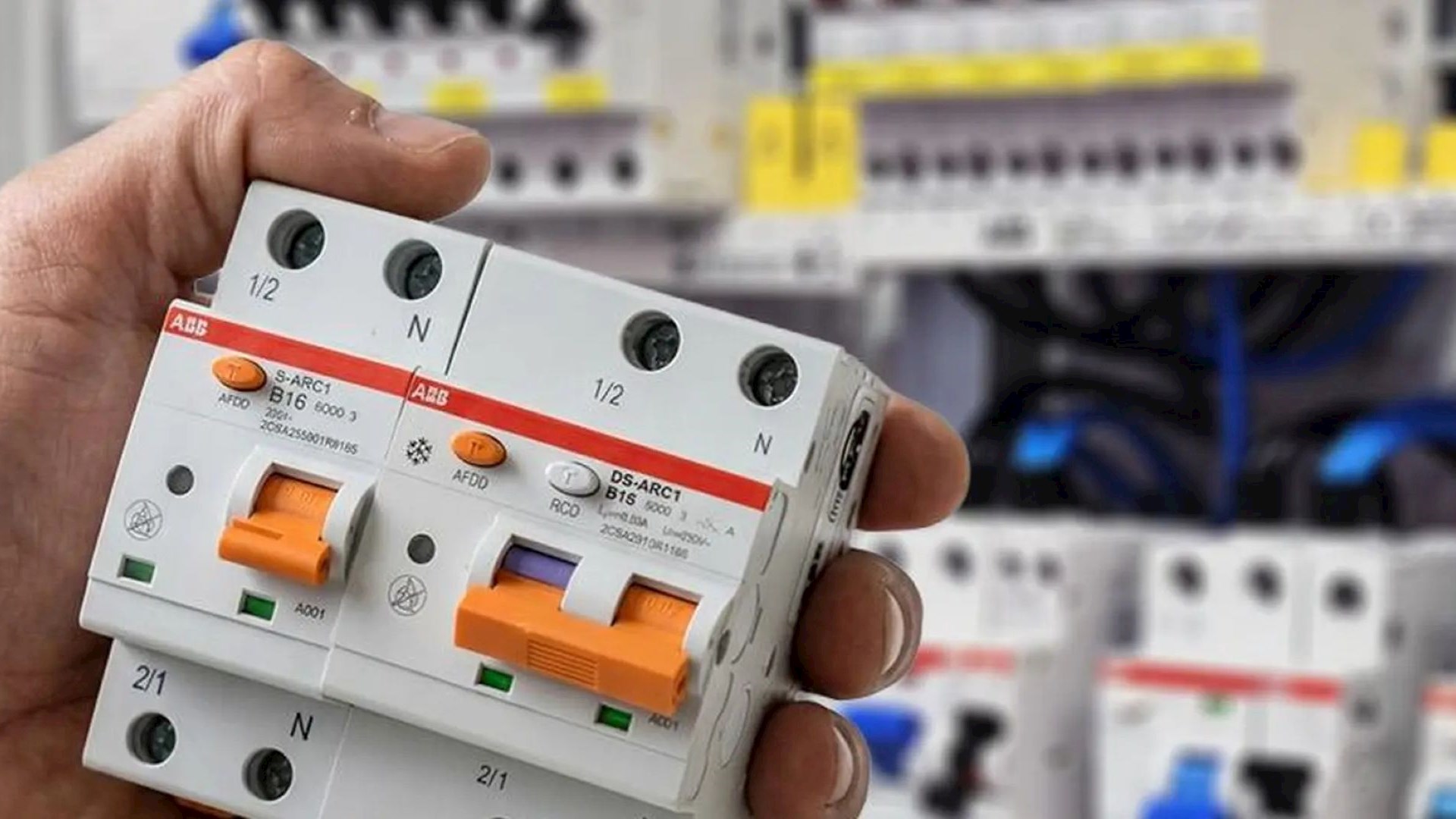

center

Pirms AFDD izvēles

Pirms pieņemt lēmumu par AFDD uzstādīšanu, izvērtējiet šādus jautājumus:

1. Vai elektroinstalācija atrodas tuvu degtspējīgiem materiāliem, piemēram, koka konstrukcijām, siltumizolācijai vai uzglabātiem materiāliem?

2. Vai pastāv paaugstināts kabeļu vai savienojumu bojājumu risks, piemēram, mehāniskas slodzes, biežas pārvietošanas vai pagarinātāju izmantošanas dēļ?

3. Vai attiecīgā elektroķēde apgādā iekārtas, kas darbojas ilgstoši bez uzraudzības?

4. Vai iespējamam ugunsgrēkam konkrētajā objektā varētu būt būtiskas sekas cilvēku drošībai vai īpašumam?

5. Vai esošās aizsargierīces (automātslēdzis un RCD) spētu savlaicīgi konstatēt visus iespējamos bojājumu veidus?

Ja uz vairākiem no šiem jautājumiem atbilde ir apstiprinoša, AFDD uzstādīšana, visticamāk, būs pamatots risinājums.

Galvenais princips ir vienkāršs: AFDD vislielāko ieguvumu sniedz vietās, kur elektriskā loka radīts bojājums var ilgstoši palikt nepamanīts un kļūt par ugunsgrēka cēloni.
