IMPRESSIVO® pinta-asennukseen

Tyylikäs ja yhtenäinen sähköistys ilman kompromisseja – Impressivolla toteutat koko kohteen, oli kyseessä sitten uudisrakennus tai saneeraus. Hyödynnä vanhat uppoasennukset ja tee lisäykset pinta-asennettavilla tuotteilla.

Katso tuotevalikoima

Paras asennettavuus

Impressivo-sarjan pinta-asennustuotteet ovat markkinoiden parhaat asentaa. Tuotteet on kehitelty yhdessä asentajien kanssa, ja niissä on kiinnitetty erityistä huomiota asennustilaan ja asentamisen helppouteen. Kytkimissä on vakiona lisäliittimet ja pistorasioissa haaroitusliittimet.

Kattava tuotevalikoima

Pinta-tuotteiden valikoimasta löytyy kaikki keskeisimmät pinta-asennettavat kytkimet ja pistorasiat sekä pintakotelo esimerkiksi antenni- ja RJ45-kalusteiden asentamiseen. Tuotteet ovat saatavissa kaikissa Impressivon perusväreissä: valkoinen, matta musta, antrasiitti ja alumiini. Kaikki tuotteet toimitetaan kokonaisina.


Pintakytkimet ja -painikkeet
Pintapistorasiat
Pinta-asennustarvikkeet uppokalusteille

Kytkimet 6 ja 7, IP21

Jousiliittimin, merkkivalon kytkentämahdollisuus. Jousikiinnitteisellä vivulla. IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Kytkimet 5 ja 6+6, IP21

Jousiliittimin, ei merkkivalon kytkentämahdollisuutta. Jousikiinnitteisellä vivulla. IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Kytkin 1+1+1, IP21

Jousiliittimin, ei merkkivalon kytkentämahdollisuutta. Jousikiinnitteisellä vivulla. IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Kytkin 2, IP21

Jousiliittimin, merkkivalon kytkentämahdollisuus. Jousikiinnitteisellä vivulla. IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Painike 1, IP21

Jousiliittimin, merkkivalolle useita kytkentämahdollisuuksia. Jousikiinnitteisellä vivulla. IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Maadoitettu 2-osainen pistorasia, IP21

IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Maadoitettu 2-osainen pistorasia merkkivärillä, IP21

IP21 tiiveys saavutetaan vain, jos kaapeli tuodaan alhaalta.

Maadoitettu 4-osainen pistorasia, IP21

IP21 tiiveys saavutetaan, kun kaapeli tuodaan alhaalta.

Maadoitettu 2-osainen pistorasia, lista-asennus, IP21

2-osainen lista-asennuspistorasia. Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa.

Maadoitettu 2-osainen pistorasia, kulma-asennus, IP21

2-osainen pistorasia, joka voidaan asentaa kulmaan sekä pysty- että vaaka-asentoon. Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa.

Pintakotelo 85mm, IP21

Pintakotelo antenni ja RJ45-kalusteille sekä muille yksiosaisille kojeille. Toimitus sisältää pintakotelon ja pohjalevyn.

Pintakotelo 85mm, IP21, lista-asennus

Lista-asennuskotelo antenni- ja RJ45-kalusteille sekä muille yksiosaisille kojeille. Toimitus sisältää kotelon ja pohjalevyn.

Pintakotelo 85mm, IP21, kulma-asennus

Pintaan asennettava kulmarasia kahdelle 1-osaiselle kojeelle.

Pintakojerasia, 26 mm, IP21/IP44

Pintakojerasian ja pintakehyksien 172xS85-8x ja 172xS100-8x avulla voidaan Impressivo-uppokalusteita asentaa pintaan.

Pintakehykset 85mm, IP21/IP44

Pintakehykset 1-osaisille keskiölevyllisille kalusteille, kuten esimerkiksi kytkimille. Voidaan asentaa sekä pystyyn että vaakaan. Käyttö yhdessä pintakojerasian 2456.26 kanssa.

Pintakehykset 100mm, IP21/IP44

Pintakehykset 2-osaisille keskiölevyllisille kalusteille, kuten esimerkiksi kaksoispistorasialle.

Pintakotelot 80mm, IP20

Pintakotelot 1-osaisille suurikokoisille kalusteille, kuten esimerkiksi säätimille. Voidaan asentaa sekä pystyyn että vaakaan.

Asennusesimerkit

Roiskevesitiiviit asennukset

Impressivo-pinta-asennus-3D_700pxImpressivo-tuotevalikoimasta löytyy pinta-asennustuotteiden lisäksi myös tarvikkeita joiden avulla  uppokalusteita voidaan asentaa pintaan joko yksittäisiksi tuotteiksi tai yhdistelmiksi. Kytkimet, painikkeet ja pistorasiat voidaan asentaa lisäksi roiskevesitiiviiksi huomioimalla alla esitetyt ohjeet.


  • Poistamalla pintakojerasian pohja myös paljon asennustilaa vaativat tuotteet, kuten säätimet, voidaan asentaa pintaan esim. olemassa olevaa upporasiaa hyödyntämällä. Jos pintakojerasian pohja poistetaan tai aihioita avataan, asennus ei ole enää roiskevesitiivis.
  • Kaapeli voidaan tuoda mistä suunnasta tahansa, koska pintakotelon kaikilla sivuilla on useita läpivientiaihioita.
  • Huomioithan, että käytettävän keskiölevyn vesitiiviys määrää koko asennuksen vesitiiviyden.
  • Tehtäessä roiskevesitiivistä asennusta voidaan kaapeli tuoda mistä suunnasta tahansa mutta johtimet on tuotava rasiaan alakautta ja taivutettava niin, että vesi ohjautuu rasian ulkopuolelle.
  • Kun vivun mukana tuleva vipurunko korvataan ruuvikiinnitteisellä vipurungolla, kytkimien ja painikkeiden asennuksesta tulee roiskevesitiivis. Pistorasiat saadaan roiskevesitiiviiksi käyttämällä läppäkannellista keskiölevyä.

Roiskevesitiiviin asennuksen kaapelointi

Tehtäessä roiskevesitiivistä asennusta voidaan kaapeli tuoda mistä suunnasta tahansa mutta johtimet on tuotava rasiaan alakautta ja taivutettava niin, että vesi ohjautuu rasian ulkopuolelle.

Roiskevesitiiviin asennuksen varmistaminen

Kun vivun mukana tuleva vipurunko korvataan ruuvikiinnitteisellä vipurungolla, kytkimien ja painikkeiden asennuksesta tulee roiskevesitiivis. Pistorasiat saadaan roiskevesitiiviiksi käyttämällä läppäkannellista keskiölevyä.

Lista-asennustuotteilla siistit asennukset lattiarajaan

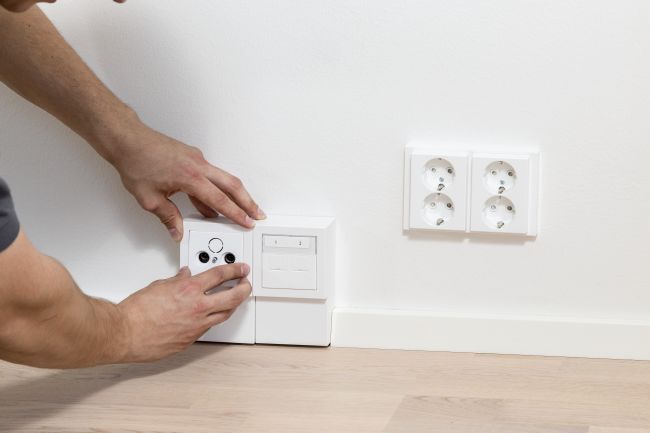

Impressivo_asennus_5.6.14_9Listapistorasioita ja -koteloita käyttämällä saadaan tehtyä siistit asennukset lattianrajaan. Asennuslistoja käyttämällä saadaan kätevästi lisättyä pistorasioita niin, että kaapelit jäävät listan taakse piiloon. Kuvissa Impressivo-pistorasioita on ketjutettu huoneen eri seinille. Käyttämällä oikeantyyppistä asennuslistoja voidaan myös telekaapelointia viedä samoissa johtoteissä.

Säätimen pinta-asennus

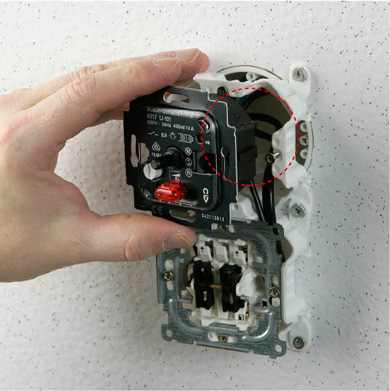

Säätimen-pinta-asennus_390pxPoistamalla pintakojerasian pohja myös paljon asennustilaa vaativat tuotteet, kuten säätimet, voidaan asentaa pintaan esim. olemassa olevaa upporasiaa hyödyntämällä. Jos pintakojerasian pohja poistetaan tai aihioita avataan, asennus ei ole enää roiskevesitiivis.

Tärkeimmät toiminnot


  • Kaikki sähkötekniset toiminnot saadaan tehtyä pinta-asennuksena
  • Impressivo-pintatuotteilla saadaan toteutettua yhtenäinen sähköistys koko kohteeseen myös korjausrakentamisessa
  • Tuotteet saatavissa Impressivo-väreissä valkoinen, matta musta, antrasiitti ja alumiini

Asennusvideot

IMPRESSIVO® - pintakojerasia, IP21/IP44
IMPRESSIVO® - kuivan tilan asennus, IP21
IMPRESSIVO® - kostean tilan asennus, IP44
LED-merkkilampun asennus 1-vipuisille kytkimille ja painonapeille
