Enerji Sayaçları

Enerjiyi kolayca ölçün

Videoyu izleyin

Enerji izleme ve analizi, enerji maliyetlerini azaltmada ve elektrikli varlıkların verimliliğini artırmada çok önemli bir rol oynar. ABB'nin eksiksiz DIN-rayına monte enerji sayacı çözümleri, iyileştirme alanlarının belirlenmesini kolaylaştırarak binaların daha verimli çalışmasını sağlar, böylece enerji tüketimini azaltır ve maliyetlerden tasarruf sağlar.

Teknik belgeler ve destek

Kaynaklarımızı kullanarak enerji sayaçları hakkında daha fazla bilgi edinin ve satın alma bilgileri için bizimle iletişime geçin

Başlayın Bize Ulaşın

Başlıca faydaları

Sürdürülebilirlik

reliable2f47baf3c1f463c09537ff0000433538

Dijital entegrasyon

energy-efficiency3846baf3c1f463c09537ff0000433538

Zorlu koşullarda güvenilir

continuous-operation7a47baf3c1f463c09537ff0000433538

Küresel Kullanılabilirlik

D11 ve D13 - ABB EcoSolutions™ portföyünün bir parçası

ABB EcoSolutions™ etiketi, tüm ürün yaşam döngüsü boyunca çevresel etkilere tam şeffaflık sağlar. Portföydeki ürünler ABB'nin döngüsellik çerçevesinde tanımlanan bir dizi temel performans göstergesine uygundur ve harici, üçüncü taraflarca doğrulanmış bir çevresel ürün beyanı (ISO 14025) taşır.

D11 ve D13 enerji sayaçlarının döngüsel değerini ve çevresel ayak izini aşağıdaki bağlantılardan görüntüleyin:
ABB EcoSolutions Ürün Profili - D11
ABB EcoSolutions Ürün Profili - D13

PEP ecopassport® çevre beyanı ile uyumludur

ABB'de, ürünlerimizin yaşam döngüleri boyunca çevresel etkilerini ISO 14025'e uygun olarak harici olarak doğrulanmış Tip III Çevresel Ürün Beyanları (EPD) aracılığıyla değerlendiriyor ve müşterilerimize güvenilir bilgiler sağlıyoruz. Enerji Sayaçları serisinin çevre beyanı, PEP ecopassport® formatı benimsenerek elde edilmiştir. ABB Döngüsellik çerçevemiz aracılığıyla yelpazemizi gelişmiş döngüselliğe doğru geliştirmeye kararlıyız.

Ürün Çevre Profili belgesi için link - D11 ve D13
Ürün Çevre Profili belgesi için link. - A, B ve C serileri

ABB enerji sayaçları birden fazla haberleşme protokolü ile donatılmış olup birçok ABB dijital çözümüne kolayca entegre edilebilir:

ABB InSite - Enerji kullanımını optimize eder, enerji maliyetleri üzerinde görünürlük sağlar, ABB cihazları için daha hızlı devreye alma sağlar ve gelişmiş yük yönetimi ve %20'ye kadar enerji tasarrufu sağlar.
ABB Ability™ Energy and Asset Manager - Bulut tabanlı bir uygulama aracılığıyla enerji tüketimini uzaktan yönetme ve analiz etme
Modbus KNX Ağ Geçidi üzerinden ABB KNX - 100 serbestçe yapılandırılabilir veri noktasına kadar KNX TP Ağ Geçidi ile Modbus RTU'lu sayaçların entegrasyonu

Mbus ve Modbus haberleşme protokolleri mevcuttur.

Geniş çalışma koşulları:

A ve B serilerinin yanı sıra D11, D13 için -40° ila +70°
B21/B23 112-100 4.000 metre yükseklikte değer kaybı olmadan çalışabilir (AC Gerilim testi)

MID için Çevresel Sınıflandırma:

Mekanik ortam için M2
Elektromanyetik ortam için E2

ABB enerji sayaçları çeşitli uluslararası standartları karşılamaktadır:

MID sertifikası;
METAS sertifikası;
Tüm dünya için IEC sertifikası;
UL sertifikası (B23).

D11 ve D13: Ne gibi yenilikler var?

d11-d13-209622bf4c1f463c09537ff0000433538

Geliştirilmiş kullanılabilirlik

Daha fazla standart özellik

Basitleştirilmiş kurulum ve ilk kurulum

Çift satırlı ekran ve sezgisel menü yapısı sayesinde yüksek okunabilirlik

Geliştirilmiş EMC performansı

Optimize edilmiş ayak izi

Panelde %50'ye kadar daha az ayak izi

strong>Modbus veya Mbus ile 40A'e kadar 1 fazlı doğrudan sayaç için 1 DIN modülü

Modbus veya Mbus ile 65A'e kadar 3 fazlı doğrudan sayaç için 3 DIN modülü

Dahili sürdürülebilirlik

Gövde %70 geri dönüştürülmüş plastikten yapılmıştır

FSC kaynaklı kağıt ambalajlar ve geri dönüştürülmüş kağıttan yapılmış kılavuzlar

Önceki serilere kıyasla -%25'e varan öz tüketim

ABB EcoSolutions™ portföyünün bir parçası

D11 nasıl kurulur ve devreye alınır

D13 nasıl kurulur ve devreye alınır

Tüm ürün yelpazesi

Temel uygulamalar

commercialc4d6bef3c1f463c09537ff0000433538

Ticari Binalar

residentialf8d6bef3c1f463c09537ff0000433538

Konut Binaları

industrial18d7bef3c1f463c09537ff0000433538

Endüstriyel Tesisler

data-center41d7bef3c1f463c09537ff0000433538

Veri Merkezleri

EA Şarj Üniteleri / ESS

Yenilenebilir Enerji

Enerji sayaçları bina içindeki enerji kullanımı hakkında tam bir genel bakış sağlar ve kiracılar için doğru alt faturalandırmayı sağlamak için hassas izleme ve analize olanak tanır.
MID sertifikalı enerji sayacı portföyü ile kamu hizmetleri harç ve cezalarından kaçınılır.

Evdeki her bağlı cihazın (güneş panelleri, EA şarj üniteleri vb. dahil) enerji tüketiminin tam analizi ve izlenmesi, enerji kullanımının iyileştirilmesine olanak tanır ve bina enerji verimliliğine daha fazla katkıda bulunur.
Mevcut enerji tüketimi ölçümü ve faturalandırma fonksiyonları.

Tesis içinde enerji tüketilen yerlerin tam olarak izlenmesi
Enerji performansının iyileştirilmesi, tesis için operasyonel enerji maliyetlerini azaltır.

Her bir Veri Merkezi şubesindeki enerji tüketiminin tam analizi, potansiyel sorunların kolayca tespit edilmesini sağlar, böylece kurulu ekipmanın zarar görmesini önler ve herhangi bir operasyonel etkiden kaçınır;
Pano içindeki alan, 1 fazlı MID sertifikalı sayaç sayesinde optimize edilmiştir

Elektrikli araç şarj istasyonunun enerji tüketimi ve batarya yükü hakkında eksiksiz genel bakış, daha iyi bir batarya ömrü sağlar.

Veri analizini kolaylaştırmak için güneş panellerinden veya rüzgar değirmenlerinden enerji üretiminin ölçülmesi enerji verimliliğini artırır.

SSS

D11 15 ve D13 15 arasındaki fark nedir?

Her iki sayaç da yeni Seri 15'e dahildir. D11 tek fazda 40A'e kadar çalışabilen direkt bir sayaçtır, D13 ise üç fazda 65A'e kadar çalışabilir. D11'in ekranında 6 haneli çift satır bulunurken, D13'te 7 hanenin yanı sıra ek simgeler yer alır. Her ikisi de Mbus veya Modbus RTU haberleşme protokolünü kullanabilir.

Enerji sayaçları hem akım hem de gerilim trafoları ile kurulabilir mi?

ABB, akım ve gerilim trafoları ile çalışan özel enerji sayaçları sağlar: A42 (1 fazlı dolaylı sayaç) ve A44 (3 fazlı dolaylı sayaç) hem akım hem de gerilim trafolarını desteklerken, B24 (3 fazlı dolaylı sayaç) yalnızca akım trafosu ile kullanım için tasarlanmıştır.

Sayaç serisi için mevcut haberleşme protokolleri nelerdir?

Sayaç serisi için iki farklı protokol mevcuttur: Mbus ve Modbus RTU.

Enerji sayaçları için teknik belgeleri nerede bulabilirim?

Kurulum kılavuzları, kullanım kılavuzları, haberleşme kılavuzları ve harici kuruluşlar tarafından verilen uygunluk sertifikaları dahil olmak üzere her türlü teknik belgeye aşağıdaki bölümden veya buradan erişebilirsiniz.

İlgili çözümler

InSite enerji yönetim sistemi

Enerji verimliliği cihazları

D1M Güç Sayaçları

m4m-network-analyzers-multimetersbb83d4f1c1f463c09537ff0000433538

M4M Şebeke Analizörleri

power-meters-m1m-15-20-product-image-large

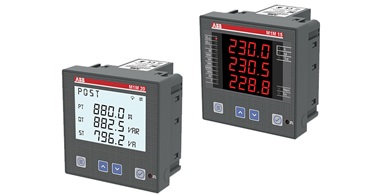

Güç Sayaçları M1M 15, M1M 20 ve M1M 30
