🔍 คลิกที่รูปเพื่อขยายภาพ

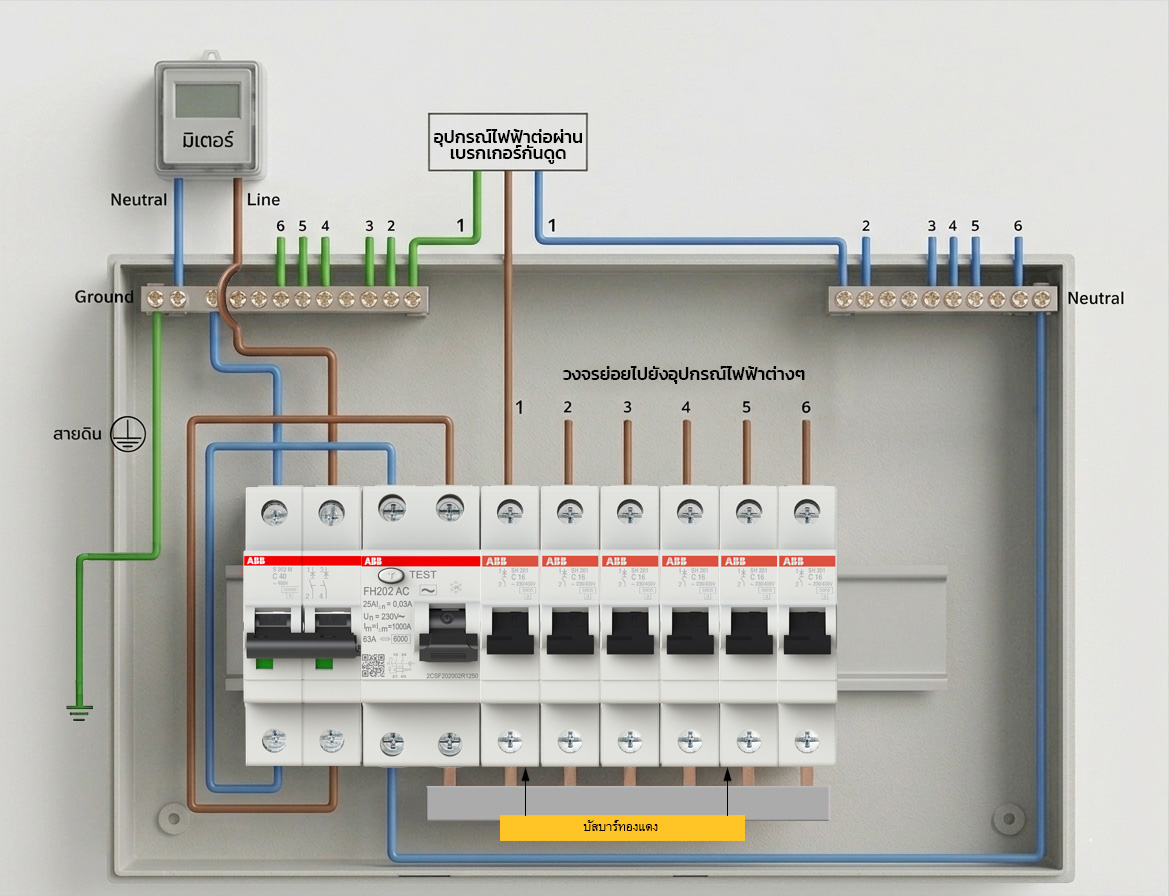

• สามารถป้องกันอันตรายจากไฟเกินและไฟช๊อต
• สามารถป้องกันอันตรายจากไฟรั่วไฟดูดได้ โดยจะป้องกันทุกๆ วงจรที่ผ่านอุปกรณ์
• ต้องติดตั้งสายดินให้ถูกต้องตามมาตรฐานการไฟฟ้า เพื่อป้องกันอันตรายจากไฟรั่วไฟดูดได้เบื้องต้น

🔍 คลิกที่รูปเพื่อขยายภาพ

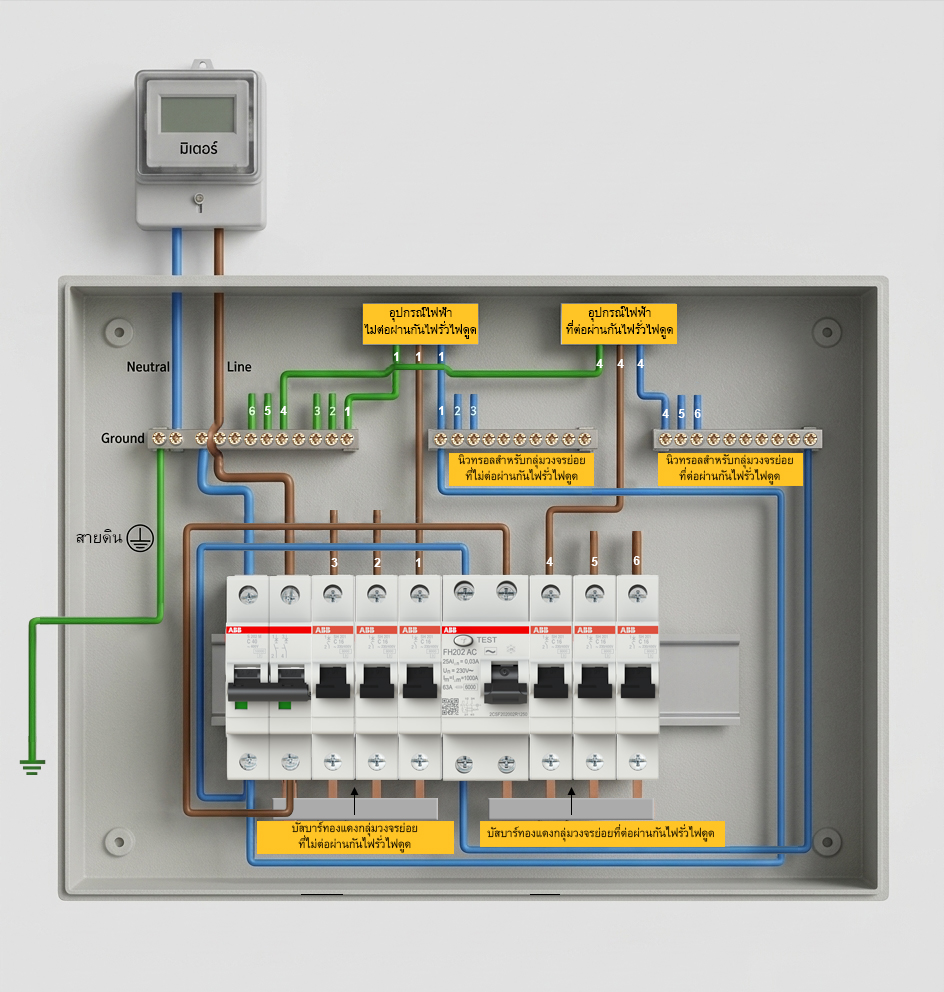

การเดินสายไฟแบบมีเซอร์กิตเบรกเกอร์ทำหน้าที่เป็นเมน โดยมีอุปกรณ์ป้องกันไฟรั่วไฟดูดแยกคุมวงจร สำหรับไฟ 1 เฟส

• สามารถป้องกันอันตรายจากไฟเกินและไฟช๊อต
• สามารถป้องกันกันอันตรายจากไฟรั่วไฟดูดได้ โดยจะป้องกันเฉพาะวงจรที่ต่อผ่านอุปกรณ์ป้องกันไฟรั่วไฟดูดเท่านั้น
• ต้องติดตั้งสายดินให้ถูกต้องตามมาตรฐานการไฟฟ้า เพื่อป้องกันอันตรายจากไฟรั่วไฟดูดได้เบื้องต้นสำหรับวงจรที่ไม่ต่อผ่านอุปกรณ์ป้องกันไฟรั่วไฟดูด
• การต่อวงจรในรูปแบบนี้ต้องเพิ่ม Neutral Terminal แยกอีก 1 ชุด

หมายเหตุ: Neutral Terminal ในชุดมาตรฐานจะมีเพียง 1 ชุดเท่านั้น หากต้องการ Neutral Terminal เพิ่ม สามารถหาซื้ออุปกรณ์เสริมได้จากตัวแทนจำหน่าย

🔍 คลิกที่รูปเพื่อขยายภาพ

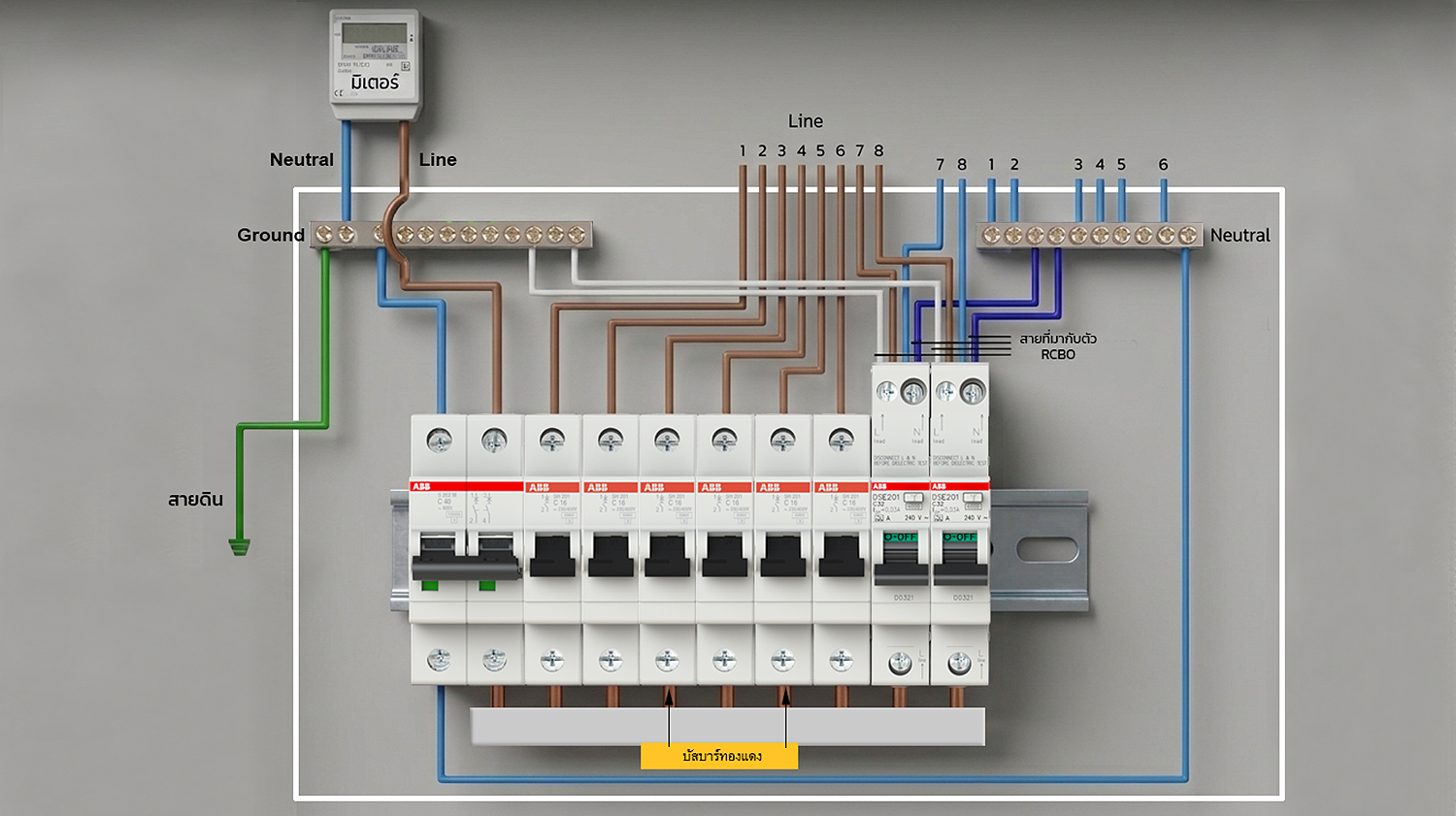

การเดินสายไฟแบบมีเซอร์กิตเบรกเกอร์ทำหน้าที่เป็นเมน โดยมีอุปกรณ์ป้องกันไฟรั่วไฟดูดชนิด RCBO แยกคุมวงจรต่อวงจร สำหรับไฟ 1 เฟส

• สามารถป้องกันอันตรายจากไฟเกินและไฟช๊อต
• สามารถป้องกันกันอันตรายจากไฟรั่วไฟดูดได้ โดยจะป้องกันแบบวงจรต่อวงจร สำหรับวงจรที่ต่อผ่าน RCBO เท่านั้น
• ต้องติดตั้งสายดินให้ถูกต้องตามมาตรฐานการไฟฟ้า เพื่อป้องกันอันตรายจากไฟรั่วไฟดูดได้เบื้องต้นสำหรับวงจรที่ไม่ต่อผ่านอุปกรณ์ป้องกันไฟรั่วไฟดูด
