Mellanspänningsställverk

ABB:s primära mellanspänningsställverk är konstruerade för att ansluta och skydda det föränderliga elnätet. De har en robust konstruktion, avancerade säkerhetsmekanismer, hög tillförlitlighet och är lätta att underhålla. De är konstruerade för att klara höga elektriska belastningar och ger effektiv kraftdistribution med minimala förluster.

Våra mellanspänningsställverk uppfyller internationella standarder som IEC 62271, GOST och GB/DL. De är också certifierade av ledande branschorgan för att garantera högsta möjliga säkerhet och prestanda. ABB erbjuder även mellanspänningsställverk för ANSI-standarder.

ABB erbjuder omfattande supporttjänster, inklusive installation, driftsättning och underhåll efter försäljning. Vårt team av experter säkerställer smidig driftsättning och löpande support för att maximera prestanda och livslängd för våra ställverksprodukter.

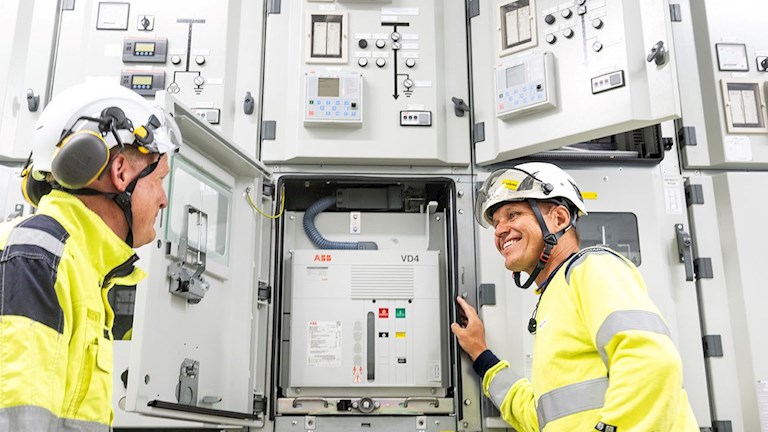

• Luftisolerade ställverk (AIS) har en modulär och flexibel design som förenklar installation, användning och underhåll. AIS är en välkänd och beprövad teknik med ett brett utbud av funktionella enheter som huvudsakligen är utrustade med utdragbara effektbrytare, frånskiljare, jordningskopplare, konventionella mättransformatorer, ström- och spänningssensorer samt skyddsreläer. De erbjuder LSC2B/LSC2A/LSC2/LSC1, vilket garanterar minimala avbrott i tjänsten och en hög grad av kundanpassning för att uppfylla globala krav. De kan normalt användas i alla branscher. AIS-teknik möjliggör:
• anslutning av kablar och samlingsskenor från panelens under- och ovansida
• flexibilitet vid framtida utbyggnad som gör det möjligt att öka antalet funktionella enheter i ett ställverk som redan är monterat eller installerat

• Gasisolerade ställverk (GIS) ger ett mer kompakt ställverksavtryck (jämfört med luftisolerade ställverk). De består av högspänningskomponenter som effektbrytare, frånskiljare, lastfrånskiljare, jordningskopplare (och många dessutom samlingsskenor), inneslutna i en gastank av metall. Detta leder till mycket låga underhållskrav. GIS används vanligtvis i slutna och utmanande miljöer som tunnelbanor och gruvor där utrymmet är begränsat.

Om kunderna väljer luftisolerade eller gasisolerade ställverk beror på tillämpningen och på vissa aspekter, som den inledande investeringskostnaden, den totala ägandekostnaden, tillgängligt utrymme och plats (t.ex. höjd över havet, damm o.s.v.). Kontakta gärna vårt säljteam för att få rätt råd.

Luftisolerade ställverk (AIS) har en modulär och flexibel design som förenklar installation, användning och underhåll. AIS är en välkänd och beprövad teknik med ett brett utbud av funktionella enheter utrustade med lastfrånskiljare, frånskiljare, löstagbara och utdragbara effektbrytare, konventionella mättransformatorer, ström- och spänningssensorer samt skyddsreläer. Den erbjuder LSC2B/LSC2A/LSC2-lösningar skräddarsydda efter tillämpningens behov, vilket garanterar minimala avbrott i tjänsten och en hög grad av kundanpassning för att uppfylla globala krav. De kan normalt användas i alla segment. AIS-teknik möjliggör:

1. kabel- och skentillämpningar, t.ex. ström- och spänningstransformatorer och överspänningsskydd utan behov av ytterligare funktionsenheter i ställverket. Detta sparar utrymme i byggnaden
2. flexibilitet vid framtida utbyggnad som gör det möjligt att öka antalet funktionella enheter i ett ställverk som redan är monterat eller installerat
3. modularitet med förkonfigurerade funktionsenheter och ställverk för att tillgodose distributörernas behov av standardisering och att skapa lager för extra snabba leveranser

Gasisolerade ställverk (GIS) ger ett mer kompakt ställverksavtryck (jämfört med luftisolerade ställverk). GIS integrerar högspänningskomponenter som effektbrytare, frånskiljare, lastfrånskiljare, jordningskopplare och stumanslutning i en förseglad gastank av metall. Detta ger mycket låga underhållskrav. GIS-ställverk är konstruerade för mångsidig användning i både inomhus- och utomhusmiljöer, inklusive platser på hög höjd (över 1 500 meter) och utmanande väder- och installationsförhållanden.

Om kunderna väljer luftisolerade eller gasisolerade ställverk beror på tillämpningen och på vissa aspekter, som den inledande investeringskostnaden, den totala ägandekostnaden, tillgängligt utrymme och plats (t.ex. höjd över havet, dammig miljö o.s.v.). Kontakta vårt säljteam för mer information om ABB:s smarta lösningar för alla våra ställverk.

• ABB erbjuder två huvudsakliga isoleringsmedium i sin portfölj av gasisolerade ställverk (GIS):

  • SF6-fria och lämpade för de flesta ställverkstillämpningar från 6 kV till 24 kV med gas som består av torr luft som isoleringsmedium och en global uppvärmningspotential (GWP) < 0. Detta överensstämmer helt med IEC-standarderna och EU:s F-gasförordning (EU) 2024/573. Våra SF6-fria lösningar är utformade med samma gränssnitt, avtryck och funktioner som de ursprungliga SF6-versionerna.
  • SF6-gas (svavelhexafluorid) som isoleringsmedium. SF6-gasen är innesluten i ett svetsat hölje av rostfritt stål.

ABB:s smarta lösningar för ställverk är utformade för att hjälpa våra kunder att fatta datadrivna beslut. Våra kunder kan använda ett brett utbud av övervaknings-, diagnostik-, automations- och styrfunktioner för sina ABB-mellanspänningsställverk för primärdistribution. Kontakta vårt säljteam för mer information om ABB:s smarta lösningar för alla våra ställverk.
